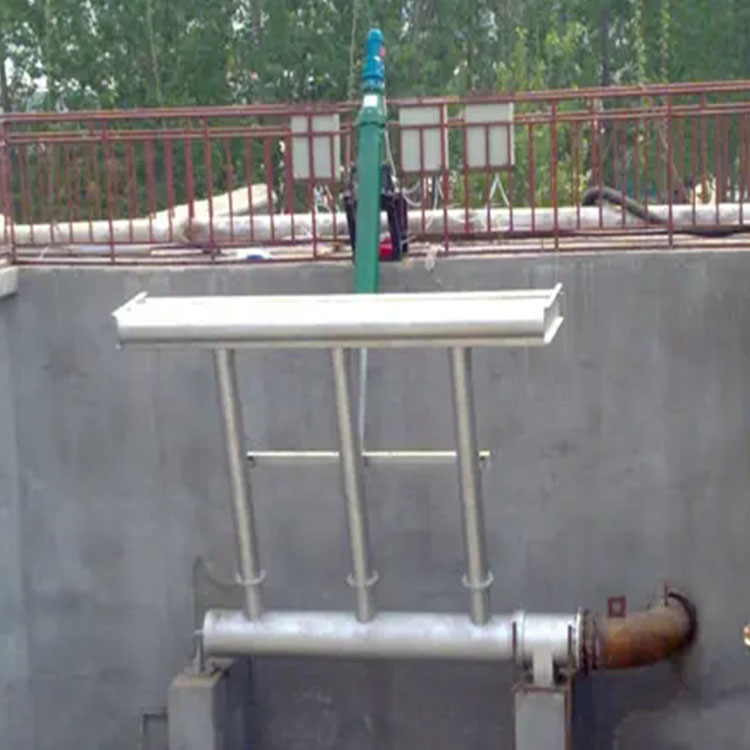

滗水器

滗水器是序批式活性污泥法（SBR法）污水处理工艺中的核心排水设备。在SBR反应池完成曝气、沉淀等工序后，滗水器将上清液从反应池中平稳地排出，同时避免扰动底部沉降的活性污泥，是确保SBR工艺出水水质的关键装置。

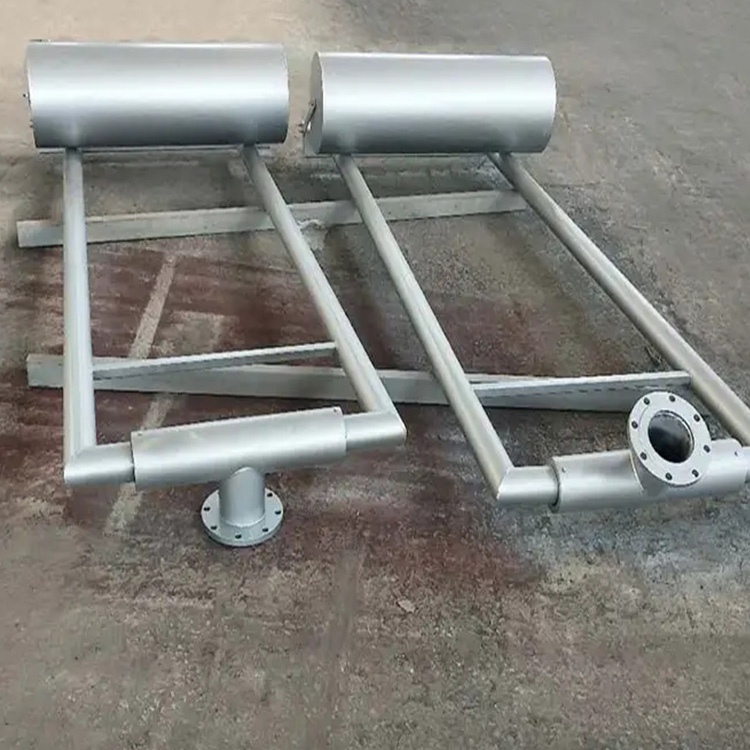

滗水器按结构形式主要分为旋转式（回转式）、升降式（浮筒式）和虹吸式三大类，其中旋转式滗水器应用广泛。设备由滗水堰口（堰水槽）、下降管（集水支管）、旋转接头、排水总管、驱动装置（电动推杆/丝杠升降机/液压缸）及控制系统等组成。滗水器广泛应用于市政污水处理厂SBR工艺、CASS工艺、ICEAS工艺及各类工业废水处理系统中的间歇式生化处理单元，是SBR及其变形工艺不可或缺的配套设备。

旋转式滗水器以电动推杆或丝杠升降机为驱动装置，通过机械传动实现滗水堰管的匀速升降，其工作原理分为三个阶段：

步，待机状态：在SBR反应池进水、曝气、沉淀工序进行期间，滗水器处于待机位置——堰水槽提升水面以上高位，排水总管上的电动阀（或气动阀）处于关闭状态。

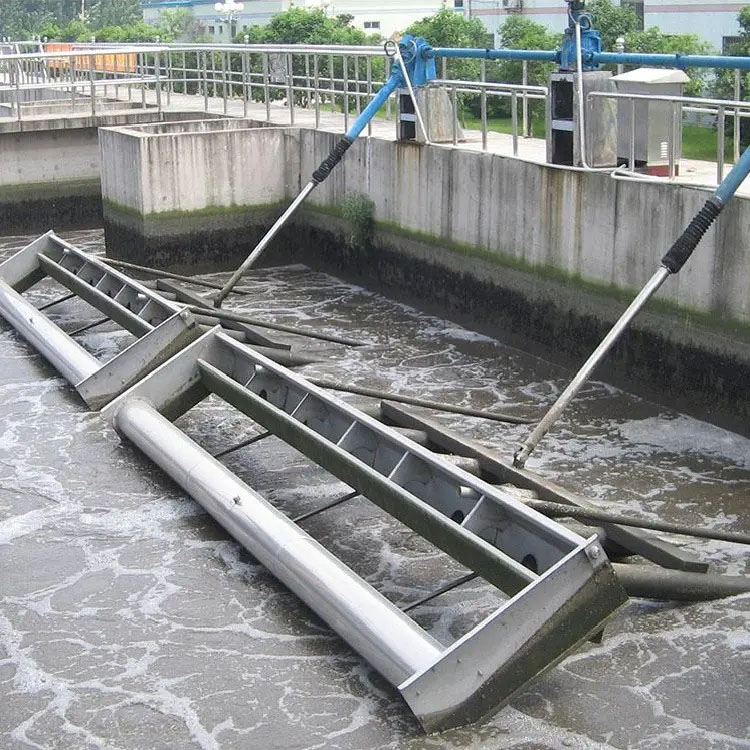

步，滗水过程：沉淀工序结束后，PLC控制系统发出排水指令。驱动装置启动，通过连杆机构带动堰水槽绕旋转接头轴线向下转动，堰口以设定速度（0.6～1.2m/min）匀速浸入水面以下。上清液在重力作用下持续平稳地流入堰水槽，经下降管、旋转接头和排水总管排出池外。滗水过程中，堰口始终跟随水面缓慢下降，保持稳定的淹没深度，确保排水流量均匀。

第三步，复位待机：当水位降设定的滗水深度时（或达到设定的滗水时间），排水阀关闭，驱动装置反转，将堰水槽提升返回高位待机位置，等待下一周期。

1. 出水流量稳定，不扰动污泥
堰口负荷≤25L/(m·s)，下降速度0.6～1.2m/min匀速可调，排水过程中始终跟随水面下降，避免底部活性污泥被吸出。

2. 结构紧凑，安装维护方便

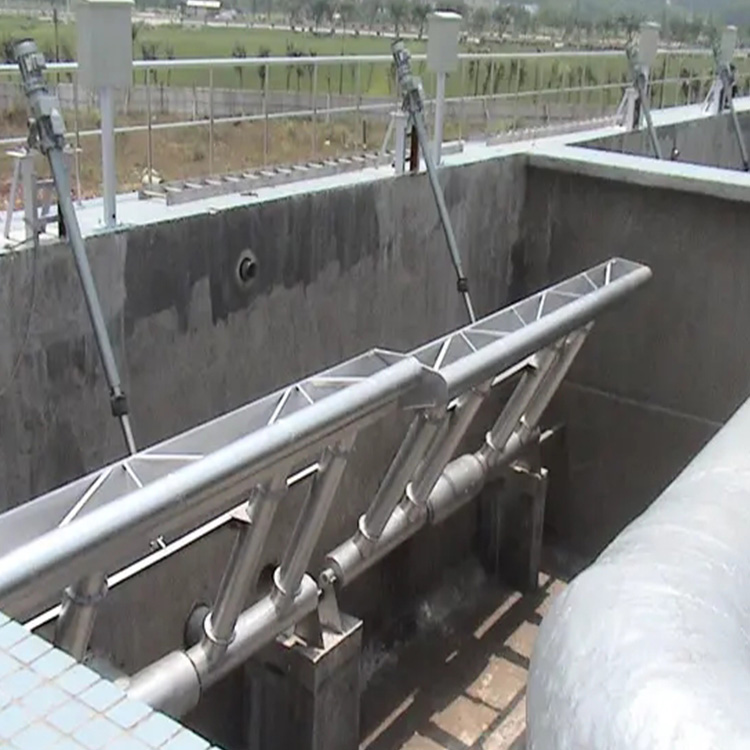

整机安装于池顶平台，旋转接头为关键部件，水下无复杂传动机构，检修无需排空池水，维护方便快捷。

3. 耐腐蚀性强，使用寿命长
水下部件及堰水槽采用304不锈钢材质，耐污水腐蚀。驱动装置采用电动推杆或丝杠升降机，动作平稳可靠，耐磨耐腐蚀。

4. 自动化程度高，与SBR工艺匹配
配置PLC自动控制系统，可与SBR运行周期（进水/曝气/沉淀/排水）联动，实现全自动运行，无需人工干预。支持时间和液位双重控制模式。

5. 可配备多种安全保护功能
设有上下限位保护、过扭矩保护及紧急停机功能，确保设备运行安全可靠，防止因故障导致设备损坏。

项目	参数
滗水流量	50～2000 m³/h（可定制）
滗水深度	1000～3000 mm（可定制）
出水堰长度	按型号设计（常规2～10m）
堰口负荷	≤25 L/(m·s)
下降速度	0.6～1.2 m/min（无级可调）
上升速度	0.6～1.2 m/min（无级可调）
驱动方式	电动推杆/丝杠升降机/液压缸
驱动电机功率	0.37～3.0 kW（视规格而定）
排水总管径	DN150～DN600（视流量而定）
滗水堰材质	304不锈钢 / 316不锈钢
下降管材质	304不锈钢
排水管材质	304不锈钢 / 碳钢（池外段）
控制方式	PLC自动控制（时间/液位）/远程控制

滗水器的选型需综合考虑以下因素：

1. 结构形式选择
根据工艺要求和现场条件选择滗水器类型：

• 旋转式（回转式）滗水器：应用广泛，适用于绝大多数SBR及其变形工艺，安装于池顶

• 升降式（浮筒式）滗水器：适用于池深较大或不便于在池顶安装驱动的工况

• 虹吸式滗水器：适用于小型SBR系统，无需动力驱动，依靠虹吸原理排水

2. 滗水流量确定
根据SBR反应池单池排水量及排水时间计算：

• 滗水流量（m³/h）= 单池排水量（m³）÷ 排水时间（h）

• 排水时间一般占一个运行周期的20%～30%

3. 滗水深度确定
滗水深度为水位与水位之差，取决于SBR工艺设计参数，一般1000～3000mm。需滗水堰在全行程范围内不扰动活性污泥层。

4. 驱动方式选择

• 电动推杆：结构紧凑，动作平稳，适用于常规工况

• 丝杠升降机：承载力大，精度高，适用于大型滗水器

• 液压驱动：输出力大，适用于超大型或特殊工况

5. 材质选择

• 市政污水/一般工况：水下部件及堰水槽304不锈钢

• 含腐蚀性成分工业废水：水下部件316不锈钢

• 池外排水管：可采用碳钢防腐（经济型）或不锈钢（腐蚀性环境）

6. 控制方式选择

• 时间控制：按SBR周期时间设定排水开始/结束，适用于水质稳定工况

• 液位控制：根据池内液位自动启停，适应性更强

• 组合控制：时间+液位双重控制，可靠性更高

1. 驱动装置维护
定期检查电动推杆（或丝杠升降机）的润滑状态，按使用说明书要求加注或更换润滑油/润滑脂。检查推杆行程是否顺畅、有无卡滞或异响。

2. 旋转接头维护
定期检查旋转接头的密封性能，观察有无泄漏。旋转接头是滗水器的关键部件，其密封性直接影响排水系统的可靠性，发现问题应及时维修或更换密封件。

3. 堰水槽及下降管检查
定期检查滗水堰口水平度，堰口变形会影响出水均匀性。检查堰水槽及下降管有无积泥或结垢，定期清理保持水流畅通。

4. 排水管路及阀门维护
定期检查排水总管及电动阀（或气动阀）的开关灵活性、密封性，防止阀门关不严导致滗水器无法正常待机。

5. 电气及控制系统巡检
定期检查电控柜内元器件、限位开关、液位计等，确保控制逻辑正常、限位信号准确。测试过扭矩保护功能是否灵敏有效。

1. 安装注意事项

• 设备基础应预埋准确，安装平台有足够承载力承受设备运行荷载

• 旋转接头安装时应转动轴心与排水管路轴心对正，避免附加扭矩

• 排水总管出口处应设置柔性接头（橡胶软接头），防止管道应力传递旋转接头

• 滗水堰口安装后应进行水平度校正，全行程出水均匀

2. 运行注意事项

• 滗水器下降排水前应确认排水阀门已开启，严禁在阀门关闭状态下强行下降

• 滗水过程中严禁超过滗水深度，防止堰口吸出底部活性污泥层

• 运行中关注驱动电机电流变化，电流异常升高可能表明机械卡阻或超负荷

• 设备运行频率应与SBR工艺周期匹配，避免频繁启停

3. 冬季防冻

• 室外SBR池冬季运行时，滗水器排水管路及阀门应采取保温伴热措施，防止结冰

• 长期停运前应排空排水管路积水，防止冻裂管道

4. 检修安全

• 设备检修时须切断电源并悬挂警示牌

• 检修滗水器时应将堰水槽提升位置并用安全销固定，防止意外坠落

• 进入池内检修应严格遵守有限空间作业安全规程，先通风、后检测、再作业

为确保设备与现场工况匹配，请在订货时提供以下信息：

1. SBR池参数：单池尺寸（长×宽×高）、水位/水位/滗水深度

2. 滗水流量：设计排水流量（m³/h）及排水时间（h）

3. 单池排水量：每个SBR池单次排水体积（m³）

4. 滗水器形式：旋转式/升降式/虹吸式（或由供方）

5. 驱动方式：电动推杆/丝杠升降机/液压驱动

6. 出水堰长度：按流量计算或由供方

7. 排水管径要求：按流量计算或由供方

8. 主体材质要求：304不锈钢/316不锈钢

9. 控制方式：时间控制/液位控制/组合控制

10. 控制信号：是否需要与DCS/PLC系统联动及通讯协议

11. 安装环境：室内/室外、防冻/防腐要求

12. 电源条件：电压（380V/220V）、频率（50Hz/60Hz）

13. 其他配件需求：排水电动阀、液位计、检修平台等

14. 土建配合资料：安装平台预埋件位置及荷载要求
