专业环保设备，为工程稳定运行提供可靠支持

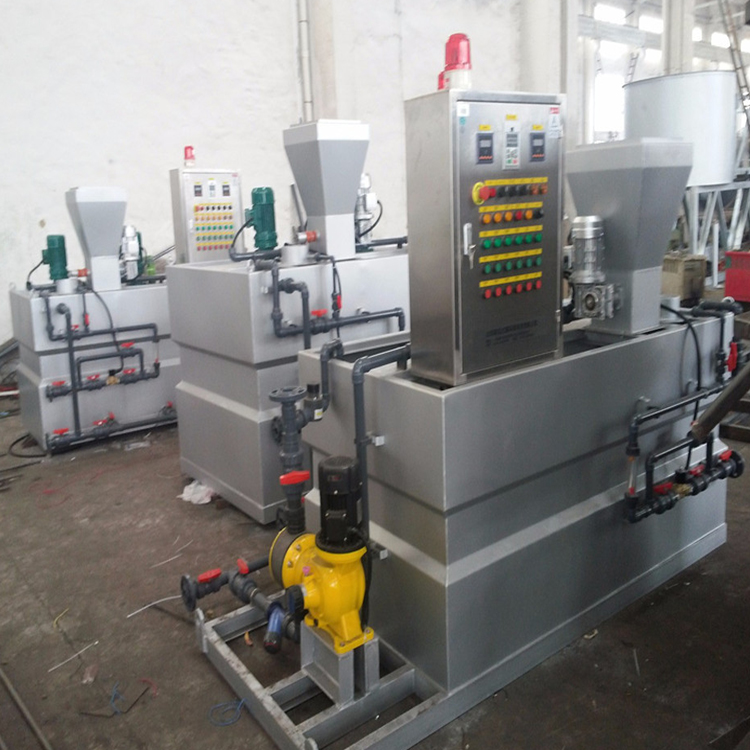

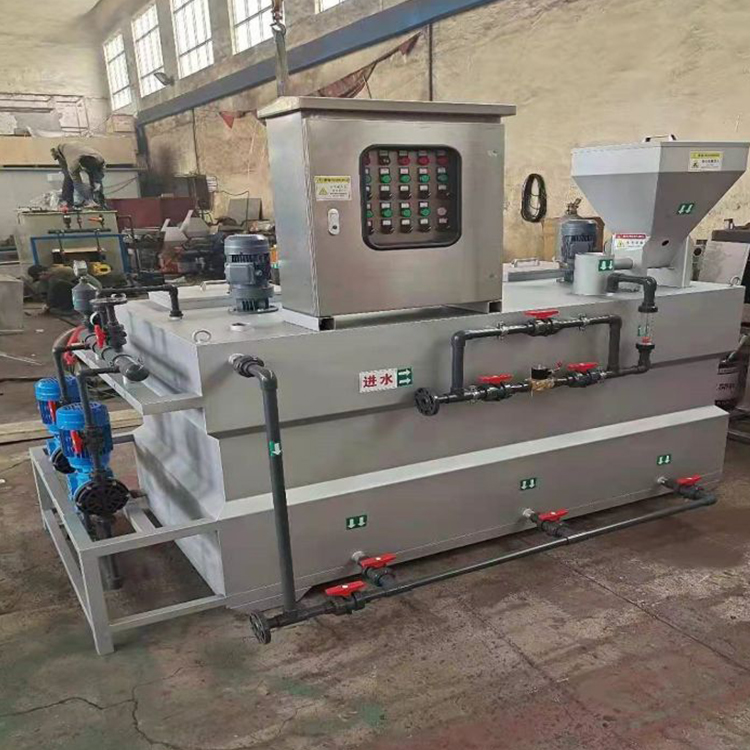

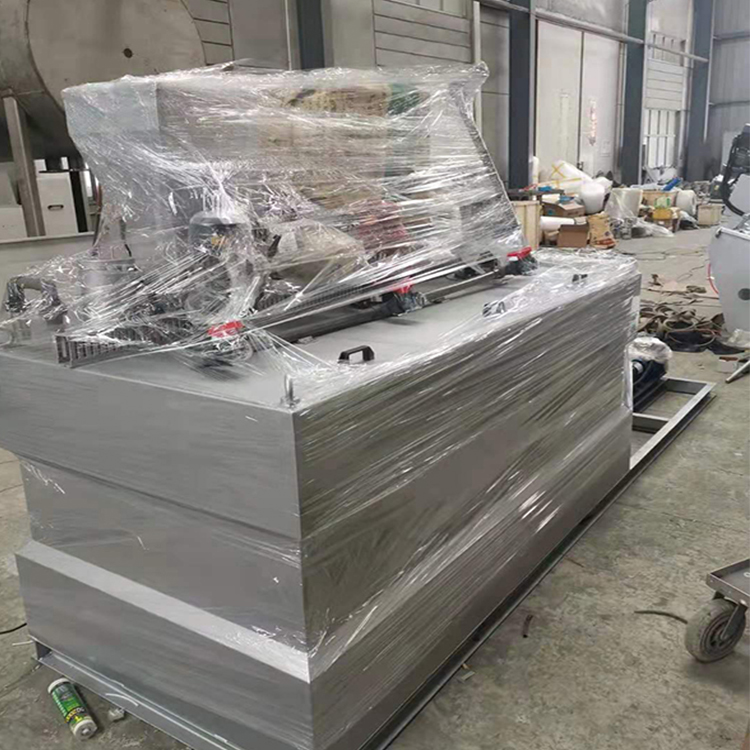

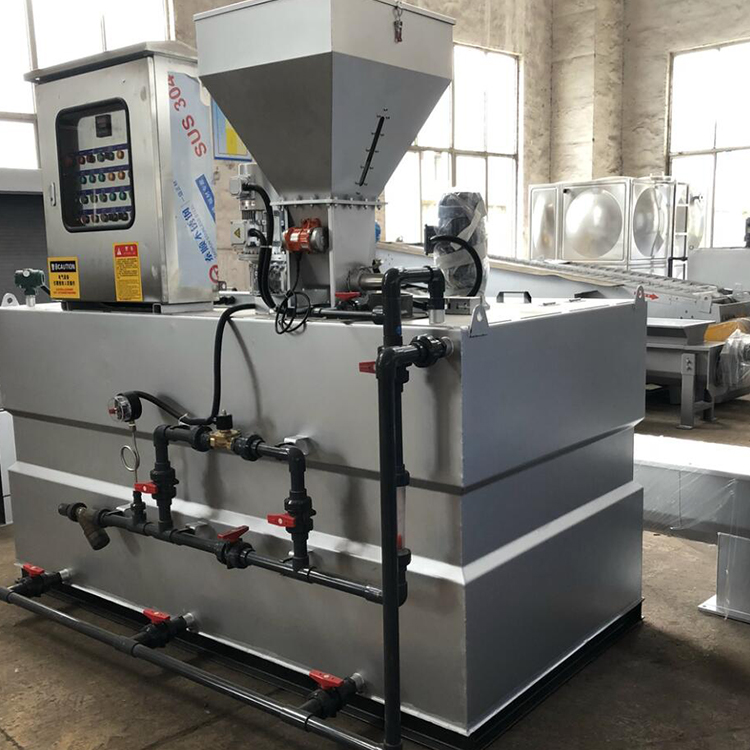

加药装置是污水处理及水处理工艺中用于精准投加化学药剂的成套设备，广泛应用于市政污水处理厂、工业废水处理站、饮用水净化系统、循环冷却水处理及烟气脱硫等工艺环节。通过向水中定量投加混凝剂、絮凝剂、助凝剂、酸碱调节剂、除磷剂、碳源及消毒剂等药剂，实现混凝沉淀、pH调节、化学除磷、碳源补充及消毒杀菌等工艺目标，保障出水水质稳定达标。
设备将药剂的溶解、搅拌、储存、计量投加及自动控制等功能集于一体，由溶药箱（或化药箱）、储药箱、搅拌机、计量泵（含脉冲阻尼器、安全阀、背压阀、Y型过滤器等附件）、管路阀门系统及PLC电控系统组成。根据不同工艺要求可采用单罐单泵、双罐双泵或多罐多泵等多种配置形式，结构紧凑、操作简便、投加精准，是现代化水处理系统不可或缺的关键设备。
加药装置采用溶解配制与定量投加相结合的方式运行，其工作原理分为四个步骤：
步，药剂溶解与配制：人工将固体药剂（或高浓度液体药剂）投入溶药箱中，按设定比例加入稀释水（可配流量计或液位计控制进水量），在搅拌机的作用下充分搅拌混合，使药剂完全溶解或稀释目标浓度。搅拌时间和速度可根据药剂溶解特性进行调节。
步，药液储存：配制完成的目标浓度药液通过溢流或泵送方式转移储药箱中暂存，储药箱一般设置液位计实时监控液位，低液位时自动提示配药或停止投加，防止计量泵空转。
第三步，定量投加：储药箱中的药液经Y型过滤器过滤后进入计量泵入口，计量泵通过调节冲程长度或变频调速实现流量调节，将药液按设定投加量输送加药点（管道混合器、反应池或投加点）。为防止脉动冲击，计量泵出口设置脉冲阻尼器、安全阀和背压阀，药液连续平稳投加。
第四步，自动控制：PLC控制系统依据进水流量、在线水质仪表（pH、ORP、浊度、TP、COD等）信号或设定时间程序，自动调节计量泵的投加量，实现闭环自动控制，确保药剂投加量与水质水量变化同步匹配。
1. 投加，计量可靠
配备高精度计量泵（机械隔膜泵/液压隔膜泵/柱塞泵），投加精度≤±2%，配合脉冲阻尼器及背压阀，药液连续平稳输送，有效避免加药波动对工艺的影响。
2. 模块化设计，结构紧凑
设备整体模块化撬装设计，各部件优化布局，占地面积小，现场安装只需连接进出水管道和电源即可运行，施工周期短。
3. 材质多样，耐腐蚀性强
按药液化学特性选配过流部件材质（304不锈钢/316不锈钢/PP/PVC/PVDF等），满足酸、碱、氧化剂、盐溶液等各类药液的储存与输送要求。
4. 自动化程度高，操作简便
配置PLC控制系统及触摸屏人机界面，可实现手动/自动切换、远程监控、故障报警及历史数据记录。支持按流量比例投加或按反馈信号闭环调节。
5. 系统完备，安全可靠
配备液位计、安全阀、背压阀、阻尼器等完整附件，设有低液位报警、加药管路超压保护等功能，确保系统运行安全可靠。
| 项目 | 参数 |
|---|---|
| 溶药箱容积 | 0.5～20 m³（可定制） |
| 储药箱容积 | 0.5～20 m³（可定制） |
| 搅拌机功率 | 0.37～5.5 kW |
| 计量泵型式 | 机械隔膜泵 / 液压隔膜泵 / 柱塞泵 / 螺杆泵 |
| 计量泵流量 | 按工艺需求定制（L/h 或 m³/h） |
| 计量泵压力 | 0.2～1.6 MPa（视选型而定） |
| 投加精度 | ≤±2% |
| 过流部件材质 | 304不锈钢 / 316不锈钢 / PP / PVC / PVDF / PTFE |
| 管阀材质 | 304不锈钢 / 316不锈钢 / UPVC / CPVC / PP |
| 控制方式 | 地手动 / 比例投加 / 闭环自动 / PLC远程控制 |
| 控制信号 | 4～20mA模拟量 / RS485通讯 / 以太网 |
| 防护等级 | IP55 / IP65（室外型） |
| 安装形式 | 撬装式 / 分体式 |
加药装置的选型需综合考虑以下因素：
1. 药剂种类确定
根据水处理工艺要求确定投加药剂种类：
混凝剂：聚合氯化铝（PAC）、硫酸铝、三氯化铁等
絮凝剂：聚丙烯酰胺（PAM，阴离子/阳离子/非离子）
pH调节剂：氢氧化钠（NaOH）、硫酸（H₂SO₄）、盐酸（HCl）等
除磷剂：硫酸亚铁、氯化铁、聚合硫酸铁等
碳源：甲醇、乙酸钠、葡萄糖等
消毒剂：次氯酸钠、二氧化氯等
2. 投加量确定
根据设计流量、进水水质及目标加药量计算投加量（kg/d或L/h），按值的1.2～1.5倍选取计量泵和储药箱规格。
3. 药液浓度确定
根据药剂溶解性及投加工艺确定配制浓度：
固体药剂：一般配制成1%～10%溶液
液体药剂：稀释适宜投加浓度
高分子絮凝剂（PAM）：一般配制成0.1%～0.3%溶液
4. 储药容积确定
溶药箱容积按单次配制批量确定，储药箱容积按日耗药量的1～3倍确定。配药频次建议1～2次/日。
5. 计量泵选型
根据药液特性、投加压力和流量选择计量泵型式：
机械隔膜泵：适用于低压、中小流量、非粘稠药液（PAC/PAM/NaOH等）
液压隔膜泵：适用于高压、高精度投加
柱塞泵：适用于高压、小流量
螺杆泵：适用于粘稠或含颗粒药液
6. 过流材质选择
PAC/PAM/碳源（中性）：PP/PVC/304不锈钢
NaOH（碱性）：PP/PVC/304不锈钢
酸类（H₂SO₄/HCl）：PP/PVC/PVDF
次氯酸钠（氧化性）：PVC/PP/316不锈钢
PAM（微腐蚀）：304不锈钢/PP
7. 控制方式选择
手动控制：适用于小型系统或非关键投加工艺
比例投加：根据进水流量信号按比例调节投加量（前馈控制）
闭环自动：根据在线仪表反馈信号自动调节投加量（反馈控制，）
远程控制：接入厂区中控系统实现统一调度
1. 计量泵维护
定期检查计量泵润滑油位及油质，按使用说明书要求定期更换。检查泵头、隔膜及单向阀的磨损情况，发现泄漏或流量下降应及时检修。检查脉冲阻尼器气囊压力，补充氮气设定值。
2. 搅拌机维护
定期检查搅拌机减速机润滑油位，加注或更换润滑油。检查搅拌轴及桨叶有无腐蚀、变形或松动，及时清理桨叶上的药剂结垢。
3. 管路系统维护
定期检查Y型过滤器，清洗滤网，防止杂质进入计量泵。检查管路阀门有无渗漏，安全阀和背压阀动作是否正常。定期清理管道内壁结垢。
4. 储药箱及溶药箱维护
定期清理箱体内部沉渣和结垢，防止杂物堵塞出药口。检查液位计探头或浮球是否被药垢包裹，液位信号准确。
5. 控制系统巡检
定期检查PLC控制柜及触摸屏，清洁柜内灰尘，检查接线端子有无松动。校准仪表信号，确保自动控制精度。
1. 安装注意事项
加药装置应安装在通风良好、干燥、防冻的室内场所，避免阳光直射及雨淋
设备安装应基础平整、水平，计量泵进出口管路应无应力连接
计量泵入口管道应尽量短直，入口管径不得小于泵入口口径
安全阀出口应接入回流管（返回储药箱），不得直接排放
各类药剂储存区域应设置围堰及泄漏收集措施
2. 运行注意事项
计量泵严禁在无液状态下空转，启动前应确认储药箱内有充足药液
更换药剂种类时应清洗整个加药系统（储药箱、管路、泵头等），避免不同药剂混合产生沉淀或反应
运行中应定期校准计量泵投加量（采用量筒测量法），投加精度
固体药剂配制宜采用温水（不超过40℃）以加速溶解，PAM等需控制搅拌速度防止断链
3. 安全防护注意事项
操作酸碱及腐蚀性药剂的装置应配备冲洗水源、洗眼器及紧急淋浴装置
操作人员应佩戴防护手套、护目镜及防护服，避免药剂直接接触皮肤和眼睛
氧化性药剂（次氯酸钠等）与酸类药剂应分区存放，严禁混合储存
药剂储存区域应设置警示标识及物料安全数据表（MSDS）
为确保设备与现场工况匹配，请在订货时提供以下信息：
药剂种类：投加药剂名称及化学性质（酸性/碱性/氧化性/中性）
药剂形态：固体（粉末/颗粒）还是液体（原液浓度）
投加量：设计投加量（kg/d 或 L/h）
配制浓度：目标使用浓度（%）
投加方式：连续投加还是间歇投加
投加位置：加药点位置及压力（常压/有压）
溶药箱容积要求：按单次配制批量或由供方
储药箱容积要求：按储存周期或由供方
计量泵型式要求：机械隔膜泵/液压隔膜泵/柱塞泵/螺杆泵
计量泵参数：流量（L/h）及压力（MPa）
过流材质要求：304不锈钢/316不锈钢/PP/PVC/PVDF
搅拌机要求：是否需要及功率规格
控制方式：地手动/比例投加/闭环自动/远程控制
控制信号：4～20mA/RS485/以太网
安装环境：室内/室外、防冻/防腐/防爆要求
安装形式：撬装式/分体式
电源条件：电压（380V/220V）、频率（50Hz/60Hz）
其他配件需求：管路阀门、仪表、检修平台、防护设施等
现场图纸：设备安装位置及平面尺寸
