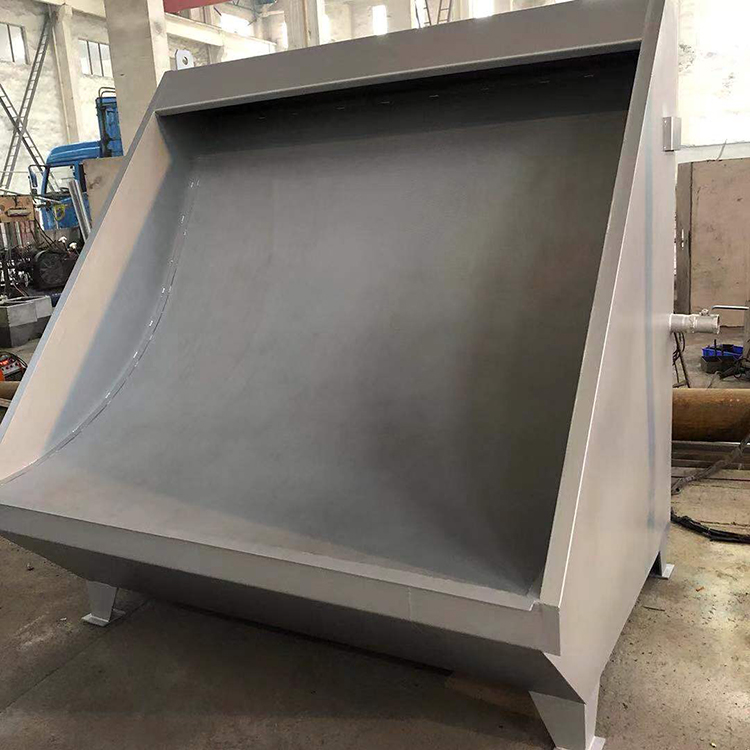

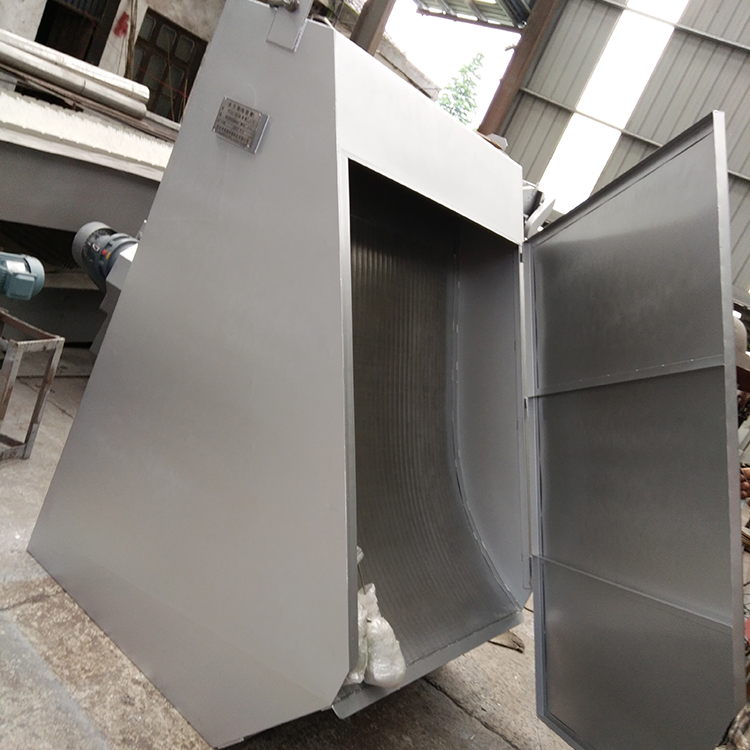

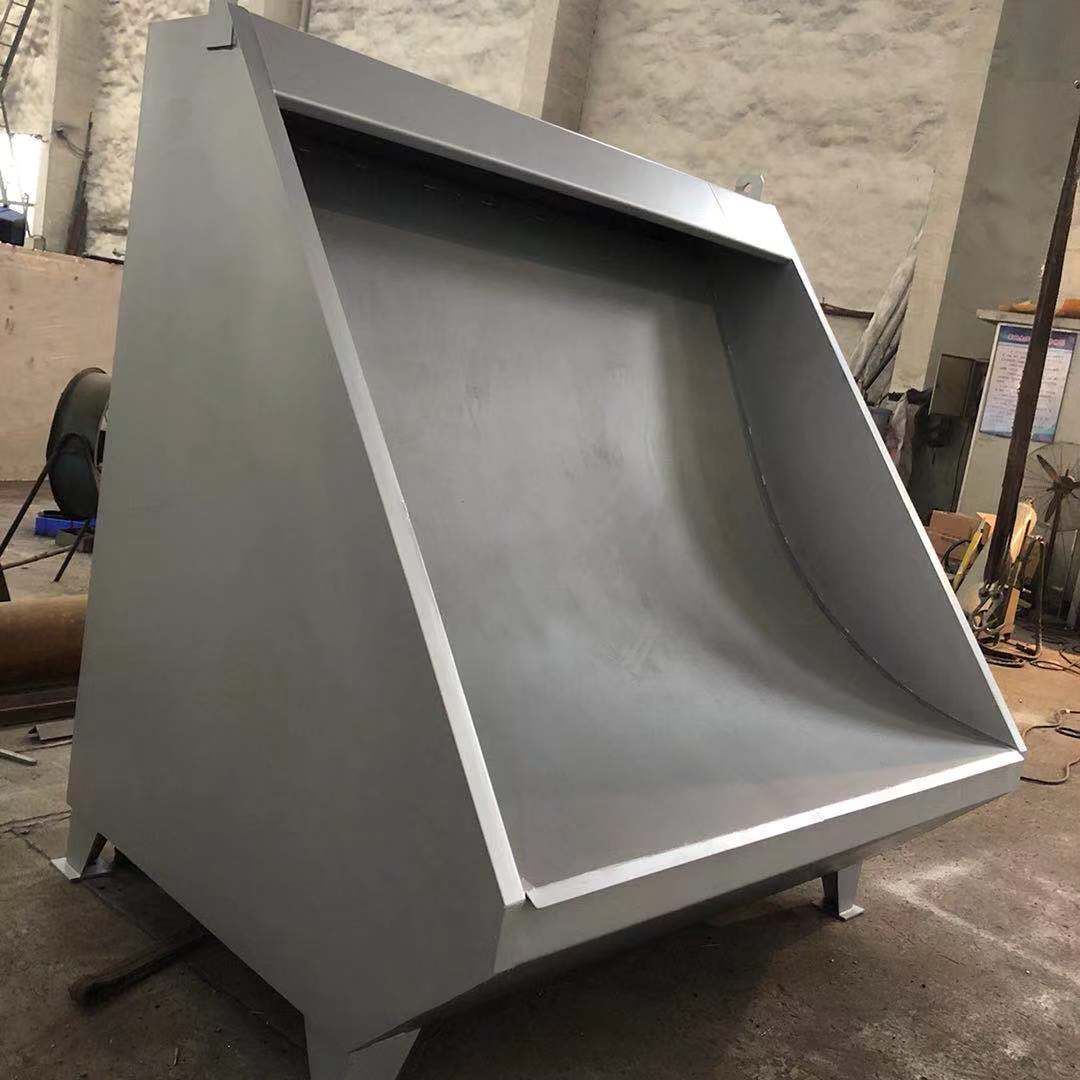

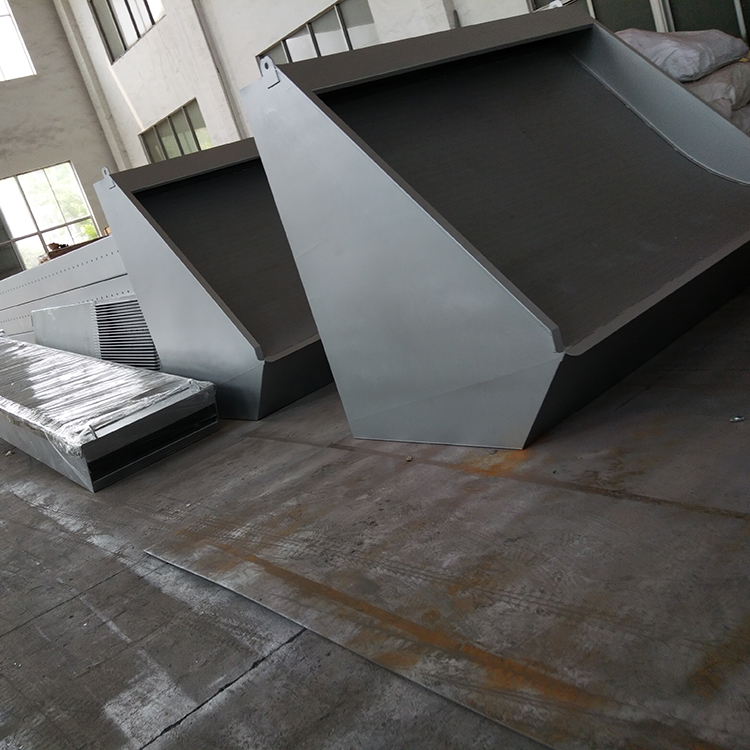

水力筛

水力筛是一种依靠水流重力及筛面倾角实现固液分离的筛分设备，广泛用于污水处理中的预处理及固液分离环节。该设备利用液体通过筛网时的重力流动特性，将污水中的悬浮物、纤维状杂质及颗粒物从液体中分离出来，尤其适用于低浓度、大流量污水的预处理。

水力筛结构简单，无运动部件，不需要外加动力驱动，依靠进水水力条件完成筛分过程。该设备在市政污水预处理、工业废水处理（印染、造纸、食品加工、养殖等）、农业固液分离及畜禽粪便处理等领域具有普遍应用。设备可作为粗格栅的替代或细格栅的前置处理，有效降低后续处理单元的悬浮物负荷。

水力筛采用重力筛分与斜面流动相结合的方式完成固液分离，其工作原理分为三个步骤：

步，进料布水：待处理水（需具备一定势能或经泵提升）从进料口进入水力筛的布水槽，通过溢流堰或布水孔板均匀分布到倾斜安装的筛网表面，水流在整个筛面上均匀铺开。

步，固液分离：污水沿倾斜筛网表面向下流动过程中，液体（及小于筛孔尺寸的细小颗粒）在重力作用下透过筛网孔隙落入下方的集水槽或收集池内。大于筛孔尺寸的固体悬浮物、纤维、颗粒等被截留在筛网表面，在重力分力及水流冲刷作用下沿筛面向下滑动，逐步脱离筛面。

第三步，残渣排出：截留在筛网上的固体物在重力及水流推送下持续向下移动，终从筛网末端落入接渣斗或螺旋输送机内集中排出，完成固液分离全过程。整个分离过程无需外加动力，仅依靠液体的重力势能和水流速度完成。

1. 无动力运行，能耗极低
水力筛依靠重力及水流自身动能完成筛分，无需电机驱动，运行过程不消耗电能，运行成本极低。

2. 结构简洁，维护方便
设备无转动部件及传动机构，结构简单可靠，几乎无易损件，日常维护工作量极少，检修方便快捷。

3. 筛网自洁性强，不易堵塞
筛网采用V形楔形丝结构，网缝呈上窄下宽的倒梯形，固体物不易卡塞于网缝中，且沿筛面流动的水流对筛网表面有持续冲洗作用，有效防止堵塞。

4. 分离效果稳定，适应性广
对悬浮物浓度在100～1000mg/L范围内的污水均有良好的分离效果，可适应不同流量波动，对纤维状及颗粒状杂质的拦截效率较高。

5. 材质耐腐蚀，使用寿命长
主体及筛网采用304/316L不锈钢材质制造，耐污水腐蚀、耐冲刷磨损，尤其适用于含酸碱或盐分的工业废水工况。

水力筛的选型需综合考虑以下因素：

1. 筛网缝宽选择
根据拦截目标及后续工艺要求选择：

• 0.25～0.5mm：精细拦截，适用于纤维类物质回收

• 0.75～1.5mm：常规污水预处理

• 2.0～3.0mm：粗拦截，替代或补充粗格栅

2. 处理能力确定
根据设计流量（m³/h）选择筛网有效宽度和长度，常规单台覆盖5～300m³/h，大水量可采用多台并联布置。

3. 安装角度选择
筛网安装角度影响分离效果和排渣能力：

• 35°～45°：倾斜度较小，水流停留时间稍长，适用于颗粒较细、流动性好的物料

• 45°～60°：倾斜度较大，排渣能力较强，适用于纤维含量高、流动性较差的物料

• 具体角度：可根据物料特性及现场条件进行调试优化

4. 进水条件确认
水力筛需依靠重力进水（水头≥0.5m）或低扬程泵送（≤0.05MPa），应确认现场是否有满足要求的进水水位或泵送条件，否则需设置提升装置。

5. 材质选择

• 市政污水/一般废水：主体碳钢防腐+筛网304不锈钢

• 含腐蚀性工业废水/海水：主体及筛网304不锈钢

• 强酸碱/高氯离子工况：主体及筛网316L不锈钢

1. 筛网检查与清理
定期检查筛网表面有无附着物或堵塞现象，若有堵塞可用低压清水冲洗清除。检查筛网有无破损或网缝变形，发现损坏应及时修补或更换，以免影响分离效果。

2. 布水系统检查
定期检查进料布水槽或溢流堰内有无杂物堵塞，布水均匀。布水孔板或堰口若发生结垢或堵塞，应及时清理疏通。

3. 机体清理维护
定期清除筛网下集水槽及设备周围积存的残渣，保持排水通畅，防止渣滓堆积影响正常排水。

4. 防腐检查
定期检查碳钢材质机体及支腿的防腐涂层有无脱落或锈蚀，发现损伤应及时补涂，延长设备使用寿命。

1. 安装注意事项

• 水力筛安装时应筛面平整，不得扭曲变形，避免影响布水均匀性

• 安装角度应按设计要求调整到位，角度偏差不应超过±2°

• 进料管道与布水槽连接应平缓过渡，避免水流冲击造成溅射

• 筛网下方集水槽及排渣口应与后续收集设施可靠连接

2. 运行注意事项

• 进水流量应在设备设计范围内，流量过小会导致布水不均，过大则可能造成溢流或筛面过载

• 进水悬浮物浓度不宜过高（建议≤1000mg/L），浓度过高时应考虑增加预处理或调整设备规格

• 运行中应注意观察筛面物料流动状态，若发现物料堆积不下滑，应适当调整安装角度或清理筛面

3. 安全防护

• 设备安装于高处时，周围应设置操作平台或防护栏杆

• 进水管道及筛面周围应有防滑措施，避免湿滑导致人员滑倒

为确保设备与现场工况匹配，请在订货时提供以下信息：

1. 处理水量：设计流量（m³/h）及峰值流量

2. 筛网缝宽：目标拦截粒径（mm）

3. 进水悬浮物浓度：SS范围及主要悬浮物类型（纤维/颗粒/混合）

4. 进水条件：进水方式（重力流/泵送）、可用水头高度、进水管道标高

5. 安装角度要求：目标角度或由供方

6. 主体材质要求：碳钢防腐/304不锈钢/316L不锈钢

7. 筛网材质：304不锈钢/316L不锈钢

8. 安装环境：室内/室外、操作平台需求

9. 排渣方式：人工清渣/螺旋输送机出渣/接渣斗

10. 出水去向：下处理单元或排放

11. 其他配件需求：进料泵、管道阀门、检修平台等
