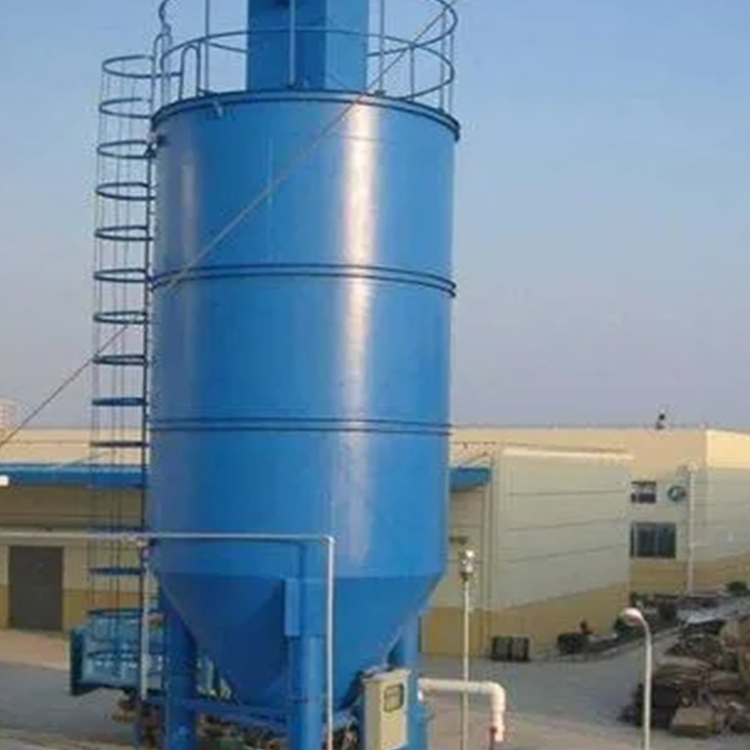

石灰料仓

石灰料仓是一种用于储存和定量投加石灰粉料的成套设备，广泛应用于市政污水处理、工业废水处理、烟气脱硫、饮用水调节及污泥调理等工艺环节。石灰作为常用水处理药剂，在调节pH值、除磷、助凝沉淀及污泥调质等方面发挥着重要作用。

该设备将粉料储存、除尘、破拱、给料、石灰乳制备与投加等功能集于一体，由仓体、仓顶除尘器、破拱装置、插板阀、螺旋给料机、石灰乳制备箱、搅拌机、管路阀门及自动控制系统等组成。设备整体结构紧凑，操作简便，可实现石灰粉料的密闭储存、给料及自动配制成浆，有效改善现场操作环境，降低人工劳动强度。

石灰料仓采用密闭储存与定量投加相结合的方式，其工作原理分为五个步骤：

步，粉料进仓：石灰粉料由专用罐车通过气力输送或人工拆包经提升机送入料仓顶部进料口。进料过程中产生的含尘气体经仓顶除尘器过滤后排放，粉尘被截留并回落仓内。

步，破拱助流：仓内石灰粉料因受潮或挤压易产生起拱、搭桥或鼠洞现象，导致下料不畅。安装在仓锥体部位的破拱装置（振动器/气碟/空气炮）定时或按需启动，破坏粉料堆积结构，粉料流动顺畅。

第三步，定量给料：仓底插板阀开启后，粉料落入螺旋给料机。给料机通过变频调速控制给料量，按设定投加量将石灰粉连续均匀地输送石灰乳制备箱。

第四步，石灰乳制备：制备箱内按设定比例加入清水，螺旋给料机送入的石灰粉与搅拌水在搅拌机作用下充分混合，配制为一定浓度的石灰乳（通常为5%～10%）。制备箱设有液位控制装置，自动调节进水量。

第五步，投加输送：配制好的石灰乳通过投加泵（螺杆泵/隔膜泵）定量输送加药点，完成pH调节、除磷或污泥调理等工艺过程。

1. 储存容积按需定制
料仓有效容积覆盖5～200m³，可按日耗药量及补料周期灵活定制，满足不同规模水厂石灰储存需求，减少补料频率。

2. 密闭储存，环境友好
仓体全密闭设计，配仓顶除尘器有效收集进料粉尘，石灰乳制备及投加全过程在封闭系统中完成，避免粉尘外逸，改善操作环境。

3. 破拱装置齐全，下料顺畅
针对石灰粉料易受潮起拱的特点，配备振动器/气碟/空气炮等多形式破拱装置，粉料连续稳定下落，杜绝断料现象。

4. 给料，投加稳定
采用变频螺旋给料机，可根据工艺需求控制给料量（误差≤±2%），配合制备箱液位及浓度控制，实现石灰乳浓度的稳定输出。

5. 自动化程度高，操作简便
配置PLC自动控制系统，可自动完成进料除尘、破拱、给料、制浆及投加全流程，支持地操作及远程监控，实现无人值守运行。

项目	参数
有效容积	5、10、15、20、30、50、80、100、150、200 m³（可定制）
仓体直径	Φ1800～Φ4500 mm
仓体高度（含支腿）	按容积及现场条件设计
配套除尘器	仓顶脉冲布袋除尘器，过滤面积3～36m²
破拱装置	仓壁振动器/气碟破拱器/空气炮（按需选配）
插板阀规格	DN150～DN300（手动/电动/气动）
螺旋给料机	管径Φ100～Φ250，变频调速
给料精度	≤±2%
制备箱容积	0.5～5m³（按给料量匹配）
制备浓度	5%～10%（可调）
搅拌机功率	0.75～5.5 kW
仓体材质	Q235B碳钢防腐/304不锈钢
控制方式	地手动/PLC自动控制/远程监控
防护等级	IP55/IP65

石灰料仓的选型需综合考虑以下因素：

1. 有效容积确定
根据每日石灰耗量和补料周期计算：

• 有效容积（m³） = 日耗量（t/d）× 补料周期（d）÷ 石灰堆积密度（t/m³）

• 石灰堆积密度一般取0.5～0.7t/m³，建议预留20%余量

2. 给料能力确定
根据工艺要求的石灰投加量（kg/h）选择螺旋给料机规格，给料能力应满足设计工况条件下的投加需求。

3. 制备能力确定
制备箱容积和搅拌机功率需匹配给料能力，石灰乳有充足的混合溶解时间。制备浓度一般控制在5%～10%，过高易导致管路堵塞，过低则增加输送水量。

4. 破拱方式选择

• 仓壁振动器：适用于容积较小、流动性较好工况，成本较低

• 气碟破拱器：适用于中等容积，效果好，需配置压缩空气

• 空气炮：适用于大容积或易板结物料，冲击力强

5. 材质选择

• 一般工况：碳钢Q235B+防腐涂层

• 潮湿环境/高腐蚀性气体环境：304不锈钢

• 食品级/饮用水级：304不锈钢

6. 安装环境确认
需确认现场可用安装高度和基础条件，料仓整体高度较大，需运输及吊装条件。室外安装时需考虑防雨、防雷及防风措施。

1. 除尘器维护
定期检查仓顶脉冲布袋除尘器的压缩空气压力及脉冲阀工作状态，及时清理或更换布袋，除尘效果，防止仓内憋压。

2. 破拱装置维护
定期检查仓壁振动器/气碟/空气炮的工作状态及气路连接，确保动作灵敏可靠。振动器长时间运行后应检查固定螺栓有无松动。

3. 螺旋给料机维护
定期检查给料机螺旋叶片磨损情况，磨损严重时影响给料精度，应及时更换。检查减速机润滑油位，按规定周期换油。

4. 制备箱及搅拌机维护
定期清理制备箱内壁及搅拌桨上的结垢，避免结块影响混合效果。检查搅拌机轴承及密封，防止浆液渗入。

5. 管路系统维护
定期检查石灰乳输送管路的阀门及管件，及时清理管路内壁结垢，防止管路堵塞。冬季应做好管路保温伴热，防止石灰乳冻结。

6. 仪表及控制系统巡检
定期检查料位计、液位计及流量计等仪表，校准给料机变频器及计量装置，确保自动控制精度。

1. 安装注意事项

• 料仓基础应满足承载力要求，安装时应仓体垂直，避免倾斜影响下料

• 进料口接口应与罐车气力输送管道快速接头匹配

• 仓顶除尘器排气管应引室外安全位置，避免粉尘二次污染

• 制备箱溢流管及排污管应接排水系统

2. 运行注意事项

• 进料时严禁超过料仓料位，防止粉尘从安全阀喷出

• 运行中应定期观察仓内料位，及时补料避免空仓运行

• 石灰乳制备时应先加水后加粉，避免粉料结块堵塞搅拌机

• 长时间停运前应排空制备箱及管路内石灰乳，用清水冲洗管路防止结垢堵塞

3. 安全防护注意事项

• 石灰粉料具有碱性腐蚀性，操作人员应佩戴防护口罩、护目镜及手套

• 料仓及制备区域应设置洗眼器及紧急冲淋装置

• 仓内检修前应充分通风置换，确认无缺氧及粉尘爆炸风险后方可进入

4. 防潮防结块
石灰具有较强的吸湿性，仓体应密封完好，防止雨水及潮气侵入。进料完成后应及时关闭进料口密封盖。

为确保设备与现场工况匹配，请在订货时提供以下信息：

1. 石灰日耗量：每日石灰粉用量（t/d）

2. 补料周期：单次补料可运行天数

3. 石灰物理特性：堆积密度（t/m³）、粒度、含水率、流动性

4. 制备浓度要求：目标石灰乳浓度（%）

5. 投加量范围：小/投加量（kg/h）

6. 有效容积：目标容积或由上述参数计算确定

7. 仓体材质要求：碳钢防腐/304不锈钢

8. 破拱方式：振动器/气碟/空气炮（或由供方）

9. 给料方式：单螺旋/双螺旋/称重给料

10. 控制方式：地手动/PLC自动/远程监控

11. 安装环境：室内/室外、防雨防风要求、可用安装空间（长×宽×高）

12. 气源条件：压缩空气压力及流量（如有气动设备）

13. 水源条件：制备用水压力及水质

14. 进料方式：罐车气力输送/人工拆包提升

15. 其他配件需求：计量泵、阀门、仪表、管道等

16. 排放标准：粉尘排放浓度要求
