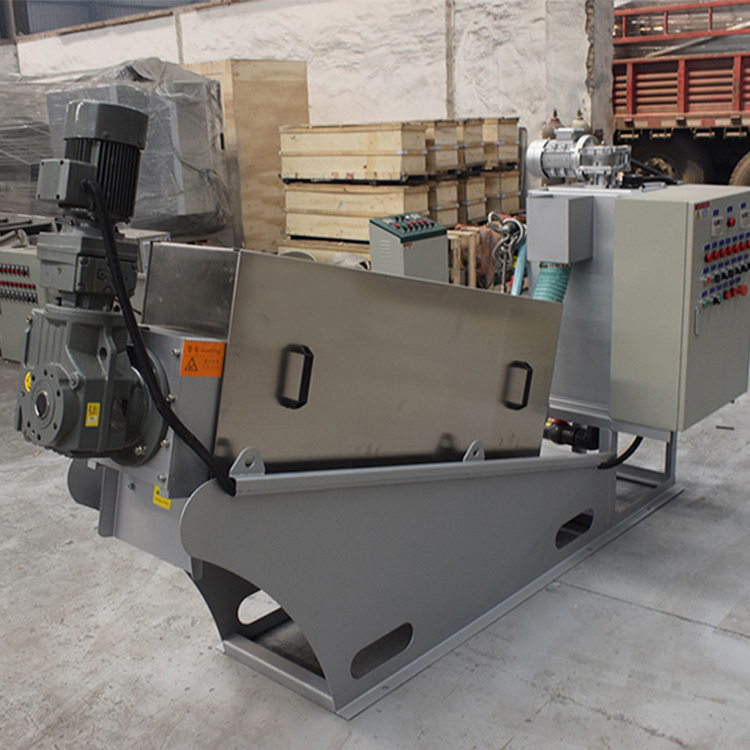

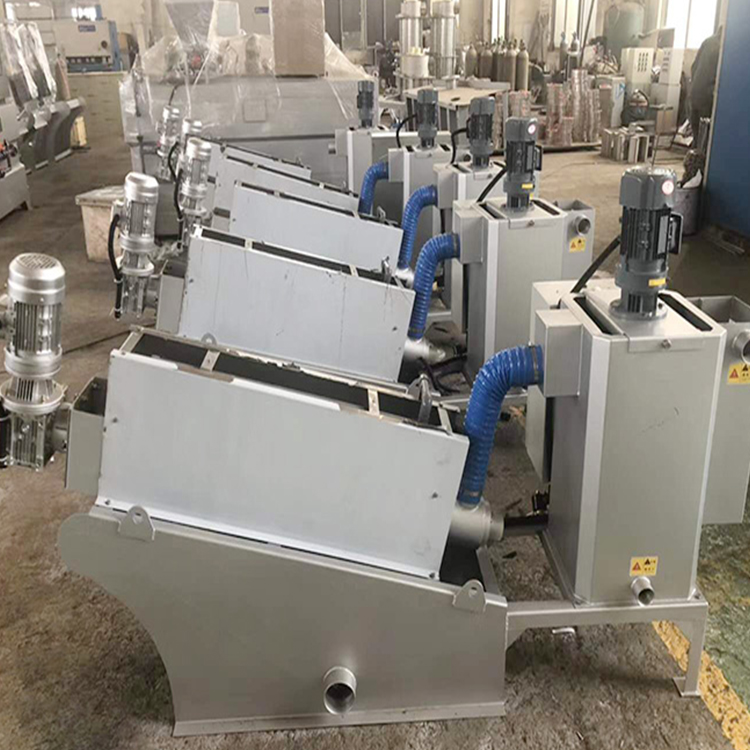

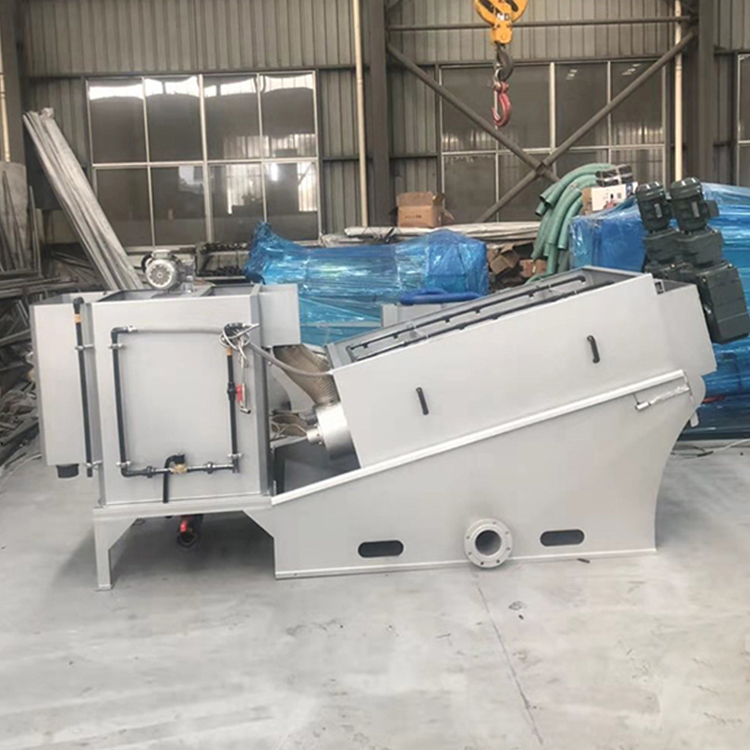

叠螺机

叠螺机（叠螺式污泥脱水机）是一种新型、高效的固液分离设备，广泛用于市政污水处理厂、工业废水处理站、食品加工、制药、化工、印染、造纸、畜牧养殖等行业的污泥脱水处理。设备采用独特的动、静环叠片式过滤结构，集全自动控制、低能耗、节水、不易堵塞等优点于一体。

叠螺机主要由叠螺主体（由固定环和游动环交替排列组成的过滤腔体）、螺旋推动轴、驱动装置、絮凝混合系统、滤液收集及清洗装置组成。设备通过螺旋轴的旋转推动污泥向前运动，在变距螺旋的压缩作用下，污泥体积逐步缩小，水分从动静环片间隙中挤出，实现连续脱水。设备对进水污泥浓度适应性强（2000mg/L～50000mg/L均可处理），尤其适用于低浓度污泥及含油污泥的脱水处理，是目前污泥减量化处理领域应用增长较快的机型之一。

叠螺机采用“螺旋挤压+动静环过滤”的独特脱水原理，其工作过程分为三个阶段：

步，浓缩脱水：污泥（含水率99%～97%）经污泥泵送入絮凝混合器，与高分子絮凝剂（PAM）充分混合反应后，形成絮凝体。絮凝后的污泥进入叠螺主体（浓缩部），水在重力作用下从动静环间隙中大量滤出，污泥迅速被浓缩，含水率降90%～95%。

步，深度压榨：被浓缩的污泥由螺旋轴向前推进叠螺主体的压榨部。该区域螺旋轴的螺距逐渐变小，同时环片之间的间隙也逐步收窄，污泥受到由内向外的轴向挤压力而持续压缩。在压缩过程中，污泥颗粒间的空隙水及部分毛细水被不断挤出，含水率进一步降低。

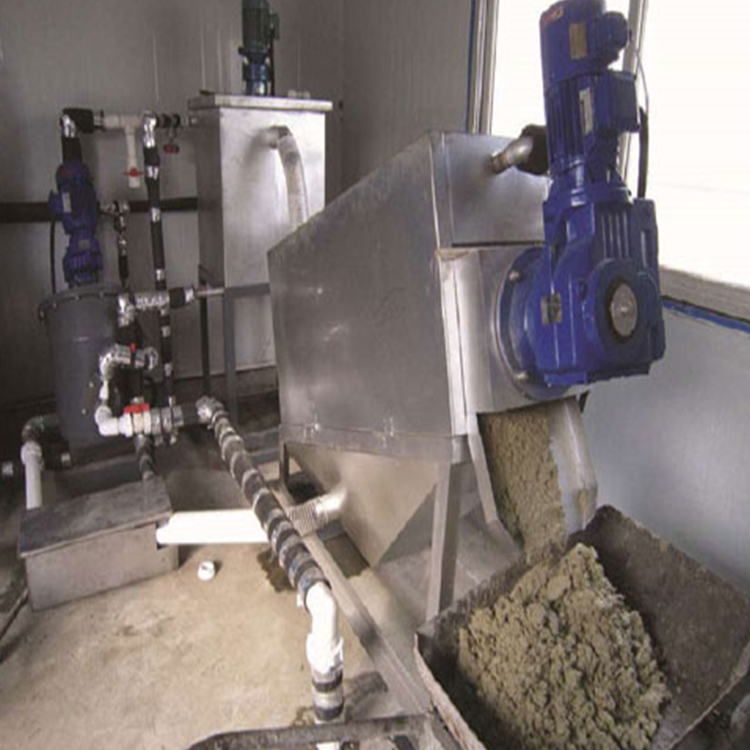

第三步，泥饼排出：脱水完成的泥饼被推叠螺主体的末端，经过一段“挤压腔”后从排出口排出。此时泥饼含水率已降85%以下（经优化处理可达80%～82%），呈具有一定强度的固体状态，便于收集外运处置。排出的滤液（出水）固含率低，回流污水处理系统继续处理。

1. 不易堵塞，抗油性强
动静环片之间的间隙使其具备自清洁功能，游动环随螺旋轴旋转时对固定环产生轻微错动，有效防止固体颗粒卡塞于间隙中。对含油污泥的适应性远超传统带式压滤机和板框压滤机。

2. 能耗极低，节水显著
叠螺机的主轴转速极低（约2～4r/min），驱动电机功率仅为同处理量带式压滤机的1/5～1/3。冲洗用水量仅为带式压滤机的1/10，且可采用处理后出水（中水）作为冲洗水源，极大降低了运行成本。

3. 全自动运行，操作简便
设备启动后即进入全自动连续运行状态，无需人工值守。通过电控柜可调节主轴转速和絮凝剂投加量，适应不同污泥浓度的变化。

4. 体积小巧，安装便捷
叠螺机整机结构紧凑，占地面积远小于带式压滤机和离心机。设备出厂为整体撬装式，只需连接进泥管、加药管、出泥口及电源即可运行，安装周期短。

5. 噪音低，工作环境好
主轴转速极低，无离心机的高频噪音，也无带式压滤机的冲洗高压水泵噪音，运行过程安静平稳，操作环境友好。

6. 污泥回收率高，滤液清澈
动静环过滤精度高（滤液SS≤50mg/L），污泥回收率≥95%，滤液清澈可直接回流，避免固含物在系统内积累。

项目	参数
处理能力（DS）	0.5～300 kg-DS/h
进泥含水率	95%～99.7%
出泥含水率	≤85%（常规）/≤82%（优化配置）
污泥回收率	≥95%
滤液SS	≤50 mg/L
螺旋轴转速	2～4 r/min（变频可调）
驱动电机功率	0.2～5.5 kW（视规格而定）
絮凝搅拌功率	0.1～0.75 kW
冲洗水耗量	为带式机的1/10
冲洗水压	0.1～0.2 MPa
主体材质	304不锈钢（接触污泥部分）
固定环材质	304不锈钢
游动环材质	耐磨不锈钢/特殊合金
螺旋轴材质	304不锈钢/耐磨涂层处理
控制方式	地手动 / PLC自动控制 / 远程控制

叠螺机的选型需综合考虑以下因素：

1. 处理能力确定
根据日处理污泥量（以干固体计，kg-DS/d）及设备日运行时间确定，应留有一定余量应对污泥产量波动。标准规格覆盖0.5～300kg-DS/h，对应进泥量（含水率99%时）约为50～30000L/h。

2. 污泥特性分析

• 市政污泥（生化污泥）：叠螺机适用性好，常规配置即可

• 工业污泥（含油/含脂）：叠螺机抗油性强，是理想选择

• 含纤维污泥：需评估纤维含量，必要时选择加强型螺旋

• 含砂量高污泥：环片及螺旋需做耐磨强化处理

3. 出泥含水率要求
叠螺机常规出泥含水率≤85%，若要求更低（如≤80%），需选配加长压榨段或配备高压脱水装置。应结合后续处置方式（填埋、焚烧、堆肥）确定目标含水率。

4. 进泥浓度确认
叠螺机对进泥浓度适应性强（2000～50000mg/L均可），但进泥浓度过低时处理效率下降，建议通过污泥浓缩池或预浓缩机将进泥浓度提升适宜范围。

5. 材质选择

• 市政污水/一般工业污泥：主体304不锈钢，标准配置即可

• 含腐蚀性成分工业污泥：接触部件316不锈钢

• 高磨损工况（含砂）：螺旋轴及环片耐磨涂层处理

6. 控制方式选择

• 变频调速为标准配置，可调节主轴转速适应污泥负荷变化

• PLC自动控制，可实现与进泥泵、加药泵联动及远程监控

1. 叠螺主体（环片）维护
定期检查固定环与游动环的磨损情况，环片过度磨损会导致过滤间隙变大、出泥含水率升高。发现磨损超应及时成组更换。定期观察环片间隙是否有异物卡塞，及时清理。

2. 螺旋轴维护
定期检查螺旋轴叶片磨损情况，磨损严重时影响推进力和压缩效果。检查轴端轴承润滑状态，按规定周期加注润滑脂。

3. 絮凝混合系统维护
定期检查絮凝搅拌机运行状态，清理搅拌桶内壁及叶片上的附着物。检查加药管路及Y型过滤器，防止药剂结晶或杂质堵塞管路。

4. 驱动装置维护
定期检查减速机润滑油位及油质，按使用说明书要求定期更换润滑油。检查驱动链条或联轴器的张紧度和磨损情况。

5. 冲洗系统维护
定期检查冲洗管路及喷嘴，清除喷嘴堵塞物，冲洗效果。冲洗用水建议采用处理后出水，但应水中无大颗粒杂质。

6. 电气系统巡检
定期检查电控柜内元器件及接线端子，测试变频器及PLC运行状态，确保自动控制功能正常。

1. 安装注意事项

• 设备应安装在平整坚实的基础上，安装时应整机水平

• 进泥管道应设置流量计或调节阀，控制进泥量在设备设计范围内

• 冲洗水管路应设置过滤器和截止阀，便于检修

• 出泥口下方应有足够空间放置接泥容器或与输送设备衔接

2. 运行注意事项

• 启动时应先开启冲洗水，再启动主轴驱动，启动进泥泵和加药泵

• 停机顺序相反：先停止进泥和加药，待叠螺主体内污泥全部排出后，再停止主轴驱动，关闭冲洗水

• 运行中应关注主轴电流变化，电流异常升高可能表明螺旋卡阻或进泥量过大

• 出泥含水率偏高时应检查环片间隙是否变大、进泥浓度是否过低或絮凝效果是否良好

3. 絮凝效果控制

• 絮凝效果直接影响脱水效果，应定期调整PAM投加量（一般为污泥干固体的0.1%～0.5%）

• 观察絮凝混合器中的絮体形态，若絮体细小松散，应适当增加PAM投加量或调整搅拌速度

4. 停机管理

• 设备停机前应用清水冲洗叠螺主体及管路内部，防止污泥干结堵塞环片间隙

• 长期停机应定期（每周）空载运转，防止环片及轴承锈蚀卡滞

• 冬季停机应排空管路积水，防止结冰冻裂

为确保设备与现场工况匹配，请在订货时提供以下信息：

1. 污泥类型：市政污泥/工业污泥（具体行业）/混合污泥/含油污泥

2. 日处理泥量：以干固体计（kg-DS/d）或以进泥量（m³/d，含水率%）计

3. 进泥含水率：进入叠螺机的污泥含水率（%）

4. 目标出泥含水率：脱水后泥饼含水率要求（%）

5. 日运行时间：计划日运行小时数（h/d）

6. 污泥特性：有机质含量、含油量、含砂量、纤维含量、腐蚀性

7. 处理能力要求：按干固体计（kg-DS/h）或由供方根据上述参数

8. 主体材质要求：304不锈钢（标准）/316不锈钢（腐蚀性环境）

9. 环片材质要求：标准耐磨不锈钢/特殊合金（高磨损工况）

10. 控制方式：地手动/PLC自动/远程控制及通讯协议

11. 安装环境：室内/室外、防冻/防腐要求

12. 电源条件：电压（380V/220V）、频率（50Hz/60Hz）

13. 冲洗水条件：冲洗水源类型、可用压力

14. 其他配件需求：加药装置、污泥进料泵、冲洗水泵、螺旋输送机、检修平台等

15. 现场图纸：设备安装位置及平面尺寸
