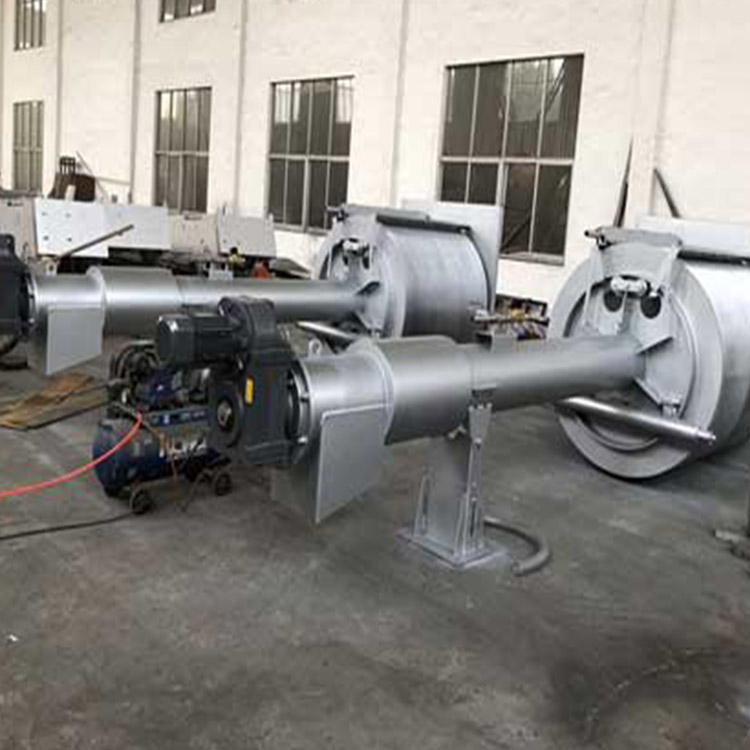

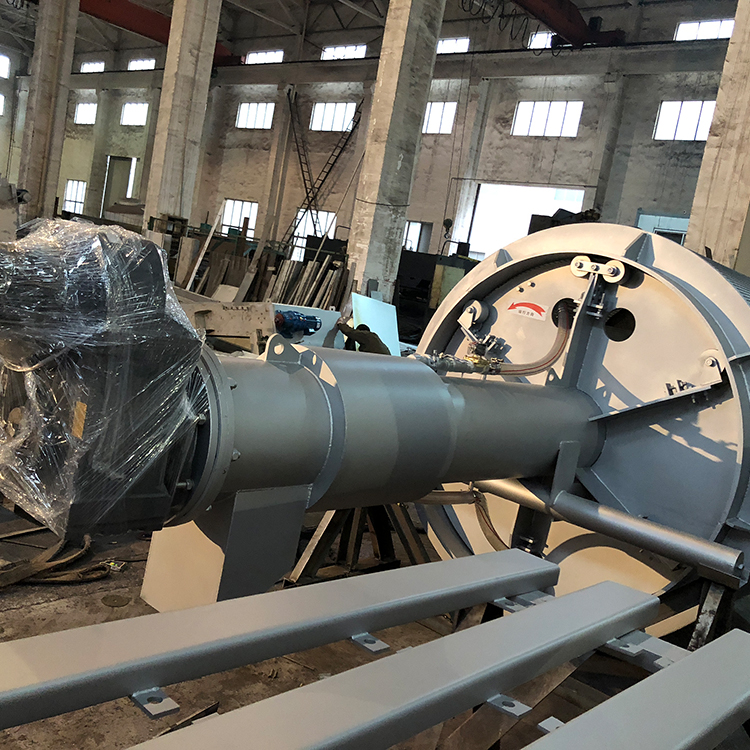

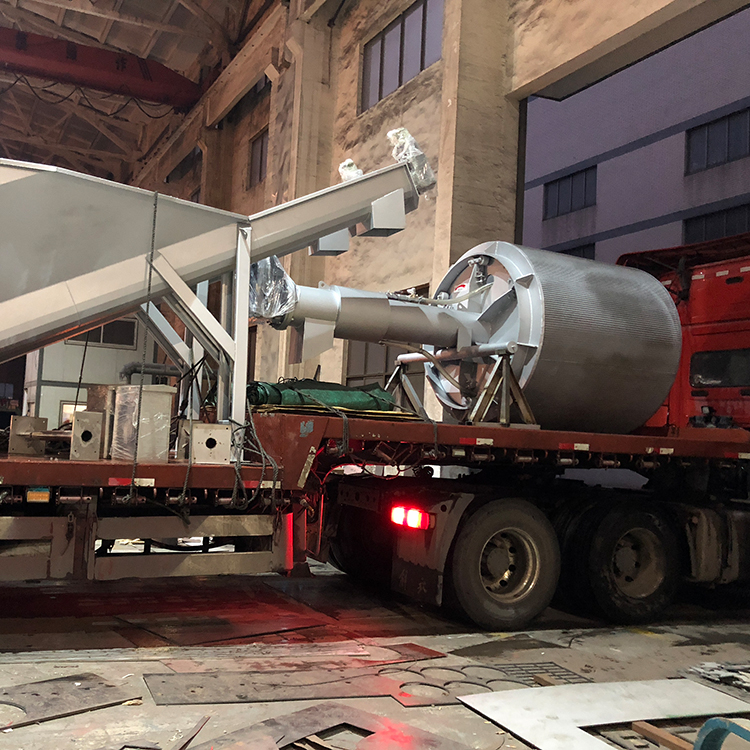

转鼓格栅是一种用于细格栅渠道的固液分离设备，由栅条卷制成圆形或椭圆形鼓筒状，通过鼓筒的连续旋转实现污水过滤与拦截物自动清除。该设备对水中细小悬浮物、纤维状杂质、毛发及颗粒物具有较高的拦截效率，是污水处理厂细格栅及现有粗格栅改造的理想替代产品。

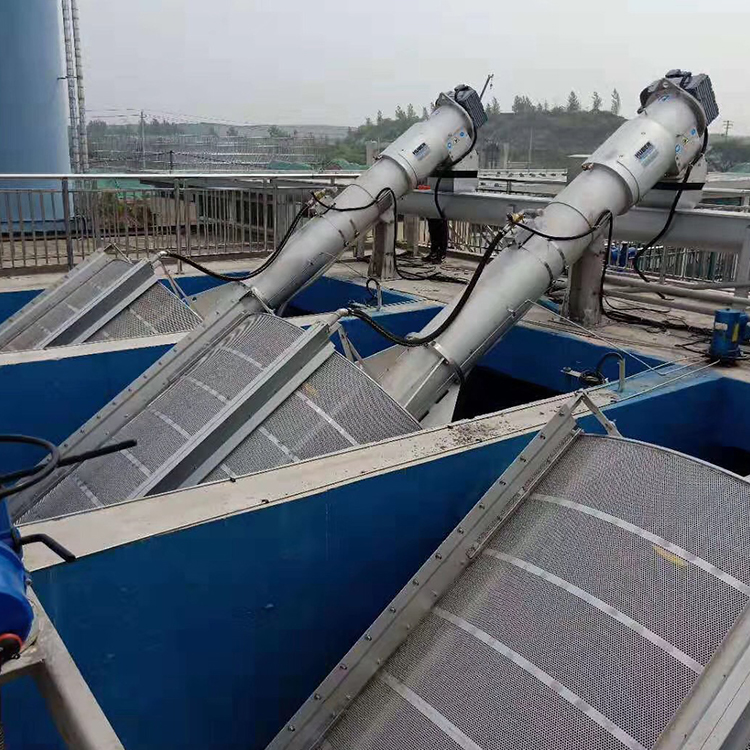

转鼓格栅广泛应用于市政污水处理厂预处理单元、工业废水处理系统、食品加工废水处理、纺织印染废水处理及造纸废水纤维回收等场合。设备安装于进水渠道中，鼓筒部分浸没于水面以下，运行时依靠水流通过栅隙将杂质截留于鼓筒内表面，并通过旋转和冲洗作用实现连续清渣。
转鼓格栅采用回转式过滤与重力卸料相结合的运行方式，其工作原理分为四个步骤：
步，过滤拦截：污水从进水渠道流入鼓筒内部（内进外出式），或从外部进入鼓筒（外进内出式），水流通过栅隙流出，大于栅隙的悬浮物、纤维、毛发、颗粒物等被截留在栅面内侧或外侧。
步，旋转提升：驱动装置带动鼓筒以设定速度（约4～6r/min）连续旋转，截留在栅面上的杂质随鼓筒转动被带离水面，向鼓筒顶部方向提升。
第三步，冲洗卸料：当杂质随鼓筒旋转顶部非浸没区域时，安装在鼓筒外侧的冲洗装置向栅面喷射高压水（≥0.4MPa），将附着在栅面上的杂质冲落接渣槽或集渣斗内排出。
第四步，循环过滤：冲洗干净的栅面随鼓筒继续旋转重新进入水中，开始下一轮过滤周期，实现全自动连续运行，无需人工干预。
1. 栅隙精细，拦截效果优良
栅隙可达0.25mm，能有效拦截常规格栅难以去除的细小悬浮物、纤维及毛发，大幅降低后续处理单元的运行负荷。
2. 鼓筒旋转，自洁能力强
依靠鼓筒连续旋转和高压冲洗水协同作用，拦截物被及时清除，栅面不易堵塞，保持稳定的过水能力。
3. 全封闭结构，环境卫生好
鼓筒及冲洗装置整体封闭，拦截物在封闭空间内完成收集排放，无外溢污染，改善了预处理区的操作环境。
4. 结构紧凑，安装便捷
设备整体模块化，占用渠道长度短，适用于新建项目及现有渠道的改造工程，安装维护空间需求小。
5. 自动化运行，维护简便
配备PLC自动控制系统，可根据液位差或时间设定自动控制运行与冲洗周期，实现无人值守，日常维护工作量小。
| 项目 | 参数 |
|---|---|
| 鼓筒直径 | Φ600、Φ800、Φ1000、Φ1200、Φ1400、Φ1600、Φ1800 mm |
| 栅隙 | 0.25、0.5、0.75、1.0、1.5、2.0、3.0、6.0 mm（可定制） |
| 处理流量 | 10～800 m³/h（视规格及栅隙而定） |
| 鼓筒转速 | 4～6 r/min |
| 电机功率 | 0.37～2.2 kW（视规格而定） |
| 冲洗水压力 | ≥0.4 MPa |
| 冲洗水量 | 10～30 m³/h |
| 水位 | ≤70%鼓筒直径 |
| 安装角度 | 0°～35°（水平或倾斜安装） |
| 主体材质 | 304不锈钢 / 316L不锈钢 |
| 栅条材质 | 304不锈钢 / 316L不锈钢 |
| 控制方式 | 地控制 / PLC自动控制（液位差/时间双模式） |
转鼓格栅的选型需综合考虑以下因素：
1. 栅隙确定
根据后续处理单元对拦截粒径的要求选择栅隙：
0.25～0.5mm：对细颗粒物、纤维去除要求较高
0.75～1.5mm：常规细格栅配置
2.0～6.0mm：粗拦截或水量较大工况
2. 鼓筒直径选择
根据处理水量和渠道宽度确定，常规规格Φ600～1800mm，水量大时宜选用大直径鼓筒或多台并联。
3. 进水方式选择
内进外出式：污水从鼓筒内部流入，杂质截留于内表面，适用于大多数市政污水工况
外进内出式：污水从鼓筒外部进入，杂质截留于外表面，适用于特定渠道布置
4. 材质选择
市政生活污水：304不锈钢
含氯离子/海水/强腐蚀工业废水：316L不锈钢
特殊酸碱介质：可根据水质选配双相不锈钢
5. 安装条件确认
需确认渠道宽度、水深及可用安装长度，设备可水平或小角度倾斜安装（0°～35°），满足不同渠道结构要求。
1. 冲洗系统维护
定期检查冲洗水泵、管路及喷嘴，清除喷嘴堵塞物，冲洗水压力和水量满足要求。喷嘴堵塞应及时清理或更换。
2. 驱动装置维护
定期检查减速机润滑油位，按使用说明书要求定期更换润滑油。检查链条或传动皮带的张紧度，防止打滑或过度磨损。
3. 栅面及鼓筒检查
定期检查栅条有无变形、断裂或脱落，栅隙是否因磨损而变大。检查鼓筒圆度是否正常，有无异物卡塞导致转动不灵活。
4. 轴承及密封维护
定期加注润滑脂，检查轴承温升是否异常。检查鼓筒两端密封的磨损情况，防止污水及杂质进入轴承室。
5. 电气系统巡检
定期检查电控柜内元器件、接线端子、限位开关及液位计，确保信号传输准确、控制逻辑正常。
1. 安装注意事项
设备安装时应鼓筒轴线水平，两端轴承座同轴度符合要求
进水导流板与鼓筒间隙应均匀，避免偏流导致局部过载
出渣槽与鼓筒之间的距离应适当，确保冲洗下来的杂质顺利落入集渣斗
2. 运行注意事项
鼓筒浸没水位不得超过鼓筒直径的70%，水位过高会导致过滤面积不足和驱动负荷增大
启动前应确认鼓筒转动方向正确，严禁反转运行
冲洗水应在鼓筒启动前开启，避免杂质在栅面堆积后冲洗不净
运行中如发现异常振动或噪声，应立即停机检查，排除故障后方可重新启动
3. 停机管理
设备若长期停机，应用清水冲洗栅面及鼓筒内部，清除残留杂质。长时间停机应定期（每周）空载运转一次，防止轴承及密封件锈蚀卡滞。
为确保设备与现场工况匹配，请在订货时提供以下信息：
处理水量：设计流量（m³/h）及峰值流量
栅隙要求：拦截粒径（mm）
渠道尺寸：渠道宽度、深度及可用安装长度
进水方式：内进外出或外进内出
水位条件：设计水位、水位及水深
水质类型：市政污水/工业废水（具体成分）/含纤维污水
主体材质要求：304不锈钢/316L不锈钢
冲洗水条件：冲洗水源（中水/自来水）、可用压力及流量
控制方式：地控制/液位差控制/时间控制/远程控制
安装方式：新建渠道或现有渠道改造
出渣方式：接渣斗/螺旋输送机/其他排渣设施配套
其他配件需求：检修平台、冲洗水泵、阀门等
