产品介绍
闸门是一种安装于渠道、池体或管道进出口处，用于截流、调控水位及切换水流方向的水工设备，是给排水工程中应用广泛的控水装置。该设备通过启闭机驱动门体沿门框上下滑动，实现开启、关闭或调节开度，从而控制水流的通断与流量大小。
闸门按结构形式可分为平板闸门、铸铁镶铜闸门、不锈钢闸门、叠梁闸门、调节堰门及旋转式闸门等多种类型，广泛应用于市政污水处理厂、雨水泵站、自来水厂、农田水利灌溉、工业循环水系统及水利水电工程等场合，是保障水系统安全、稳定运行的关键设备之一。

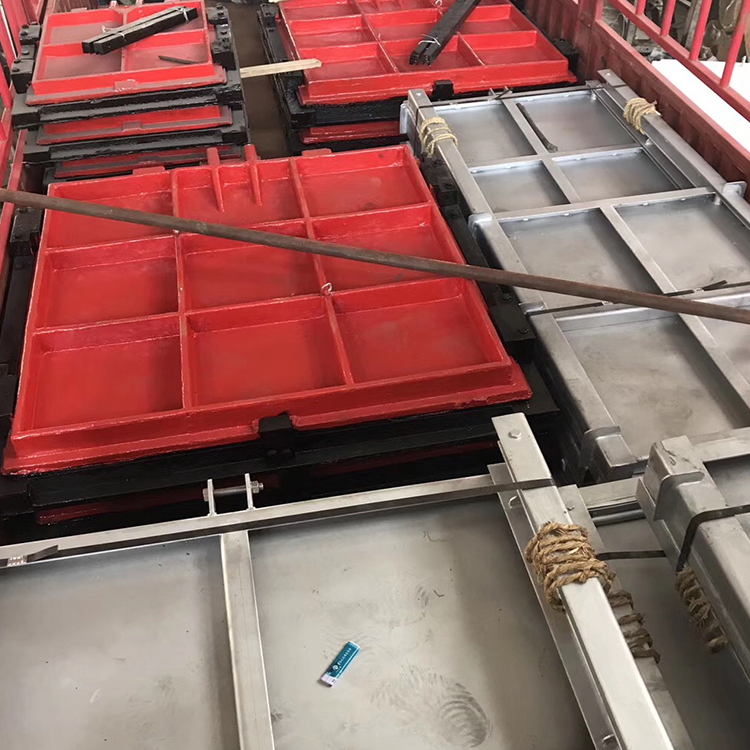

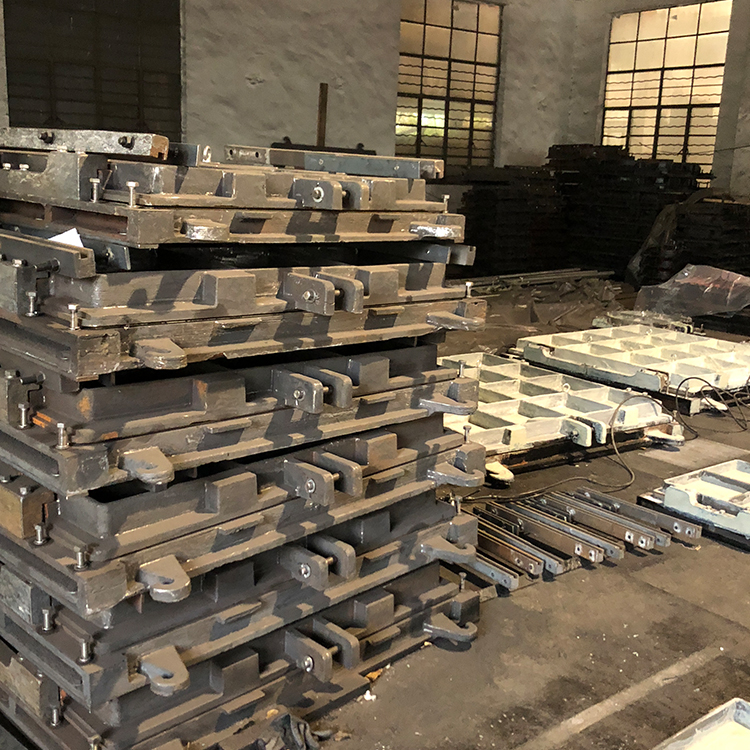

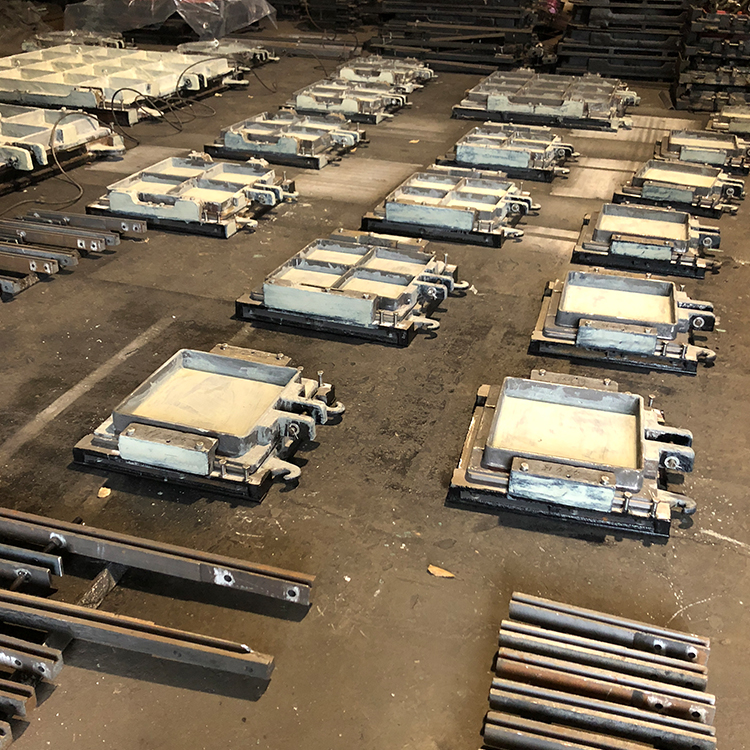

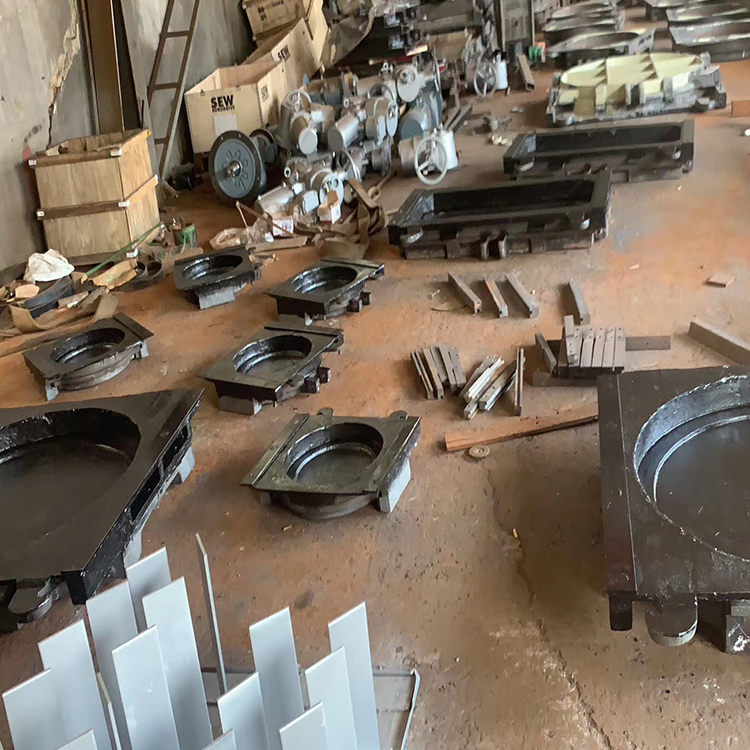

闸门
产品咨询
15365297015
工作原理
闸门采用升降式启闭运行方式，其工作原理分为三个阶段：
步，开启过程：启闭机（手动或电动）驱动丝杠旋转，丝杠螺母带动门体沿门框导轨向上提升，门体逐渐脱离门框密封面，水流通道打开。门体提升高度决定过水面积，从而控制流量大小。
步，调节过程：门体可在任意开度位置停留，通过调节门体启闭高度改变过水断面面积，实现对水位或流量的调控。
第三步，关闭过程：启闭机反向驱动，门体沿导轨向下运行，依靠门体自重及水压力使门体密封面与门框密封座紧密贴合，达到截流止水效果。密封面采用镶铜结构，配合精密加工，关闭状态下泄漏量小。
主要特点
1. 结构简洁，操作方便
门体与门框采用整体框架式结构，零部件少，安装维护简便。启闭操作灵活，手动轻便、电动平稳，可现场操作也可远程控制。
2. 密封可靠，泄漏量小
密封面采用铜合金镶装，耐腐蚀、耐磨损，与不锈钢/铸铁密封座精密配合，双向止水，泄漏量满足标准要求。
3. 耐腐蚀性强，使用寿命长
按水质选用铸铁、球墨铸铁或不锈钢材质，表面可进行环氧涂层防腐处理，适用于污水、海水及工业废水等腐蚀性介质。
4. 适用性强，安装灵活
可根据现场渠道形状（矩形、圆形）和安装条件，选用墙式、附壁式或法兰式安装，适应新建工程及老旧设施改造。
5. 可配备多种驱动方式
配置手动、电动或手电两用启闭机，电动型号可集成PLC控制，实现地/远程开关及开度信号反馈，满足自动化管理需求。
型号参数
| 项目 | 参数 |
|---|---|
| 规格范围（宽×高） | 300×300 ～ 8000×8000 mm |
| 公称压力 | ≤0.1 MPa |
| 适用温度 | 0～80℃ |
| 适用介质 | 生活污水、工业废水、雨水、清水、弱腐蚀性液体 |
| 泄漏量（镶铜密封） | ≤1.25 L/(min·m)（密封面长度） |
| 门体材质 | 灰铸铁HT200/球墨铸铁QT450/304不锈钢/316不锈钢 |
| 门框材质 | 灰铸铁HT200/球墨铸铁QT450/304不锈钢/316不锈钢 |
| 密封材质 | 铜合金（锡青铜/铝青铜）/丁腈橡胶/三元乙丙橡胶 |
| 丝杠材质 | 不锈钢2Cr13/304 |
| 启闭机类型 | 手动/电动/手电两用 |
| 电动启闭机功率 | 0.37～7.5 kW（按规格选配） |
| 防护等级 | IP55/IP67（电动型） |
| 控制方式 | 地控制/PLC远程控制 |
选型指南
闸门的选型需综合考虑以下因素：
1. 结构形式选择
平板闸门：标准配置，适用于绝大多数矩形渠道
铸铁镶铜闸门：密封要求较高，适用于污水处理厂及泵站
不锈钢闸门：适用于腐蚀性较强的工业废水或海水工况
叠梁闸门：临时截流或检修用，多块叠合，无需启闭机
调节堰门：需调节水位或控制流量
旋转式闸门：适用于圆形管道或特殊安装角度
2. 规格尺寸确定
根据渠道或池体进出口的宽度和高度确定闸门口径。需注意门体高度应不低于渠道水深，确保完全截流。
3. 材质选择
一般清水/雨水：灰铸铁HT200，成本经济
生活污水/市政污水：球墨铸铁QT450，强度高、耐腐蚀
含腐蚀性工业废水：304不锈钢
海水/强腐蚀工况：316不锈钢
密封材质：铜合金为标准配置，特殊介质可选用橡胶密封
4. 驱动方式选择
小型闸门（≤500×500）：手动启闭，经济实用
中型闸门（500×500～1500×1500）：手电两用，兼顾手动应急
大型闸门（≥1500×1500）：电动启闭，宜配PLC控制及开度显示
需远程监控：电动型+开度传感器+PLC接口
5. 安装形式选择
墙式安装：闸门整体预埋于墙体中，适用于新建工程
附壁式安装：闸门贴附于池壁表面安装，适用于改造工程
法兰式安装：管道进出口用，与管道法兰连接
维护保养
1. 启闭机及丝杠维护
定期对启闭机减速箱加注或更换润滑油，丝杠螺纹部位应保持清洁并涂抹润滑脂，防止锈蚀导致启闭卡阻。露天安装时应加装防尘罩。
2. 密封面维护
定期检查门体与门框密封面的贴合情况，清除密封面上的杂物和附着物。如发现密封面磨损或泄漏量超标，应及时调整或更换密封件。
3. 导轨及导向机构维护
定期清理导轨槽内杂物，检查导向轮或导向滑块的磨损情况，门体升降平稳、不偏斜。
4. 电动装置维护
定期检查电动启闭机的接线端子、限位开关及过力矩保护装置，确保动作可靠。长期不运行的闸门应每月进行一次启闭测试，防止机构锈死。
5. 防腐涂层维护
定期检查闸门表面防腐涂层有无起皮、脱落或锈蚀现象，发现损伤应及时修补，延长设备使用寿命。
注意事项
1. 安装注意事项
闸门预埋件应与土建施工同步进行，预埋位置应准确，门框与渠道中心线对正
安装时应门框垂直度，倾斜误差不应影响门体启闭
二期灌浆应密实，避免门框受力不均产生变形
丝杠与门体连接应可靠，丝杠轴线与门体平面应垂直
2. 运行注意事项
闸门启闭时应缓慢操作，避免冲击；当门体接近关闭位置时应减速，不可强行关闭
电动操作时应关注限位开关是否正常，防止门体过卷或撞底
闸门严禁在承受水压差过大时强行开启，应遵循先开启闸门后通水、先排水后关闭闸门的操作顺序
当闸门关闭后漏水严重时，应及时检查密封面有无杂物或损伤，不得强行加大启闭机力矩
3. 冰冻期管理
冬季寒冷地区，闸门及丝杠应采取防冻措施。长期不运行时应将门体提出水面或采取保温伴热，防止冰胀损坏。
订货须知
为确保设备与现场工况匹配，请在订货时提供以下信息：
闸门口径：宽×高（mm）或管道通径（DN）
结构形式：平板闸门/铸铁镶铜闸门/不锈钢闸门/叠梁闸门/调节堰门/旋转式闸门
安装形式：墙式/附壁式/法兰式
驱动方式：手动/电动/手电两用
主体材质要求：铸铁/球墨铸铁/304不锈钢/316不锈钢
密封材质要求：铜合金/橡胶（丁腈/三元乙丙）
适用介质：清水/生活污水/工业废水（具体成分）/海水
设计工作压力及水位差：正水压/反水压要求
启闭机要求：启闭力（kN）、行程（mm）、电动电压（380V/220V）、防护等级
控制要求：地控制/远程控制/开度信号反馈/PLC通讯协议
防腐要求：表面涂层类型及厚度
安装环境：室内/室外、露天/水下、有无腐蚀性气体
其他配件需求：丝杠护套、手动应急装置、开度指示器等
土建配合资料：预留孔尺寸、预埋件位置、基础荷载要求
