一体化磁混凝系统是将磁分离技术与混凝沉淀工艺有机集成的新型高效污水处理设备。通过在传统絮凝沉淀工艺中投加磁性种子（磁粉），使之与混凝絮体结合形成高密度磁絮体，依靠自身重力快速沉降，从而实现高效固液分离。该工艺是对传统混凝沉淀和加砂沉淀工艺的升级替代，适用于市政污水处理厂提标改造、黑臭水体治理、工业废水深度处理、含磷废水去除及应急污水处置等场景。

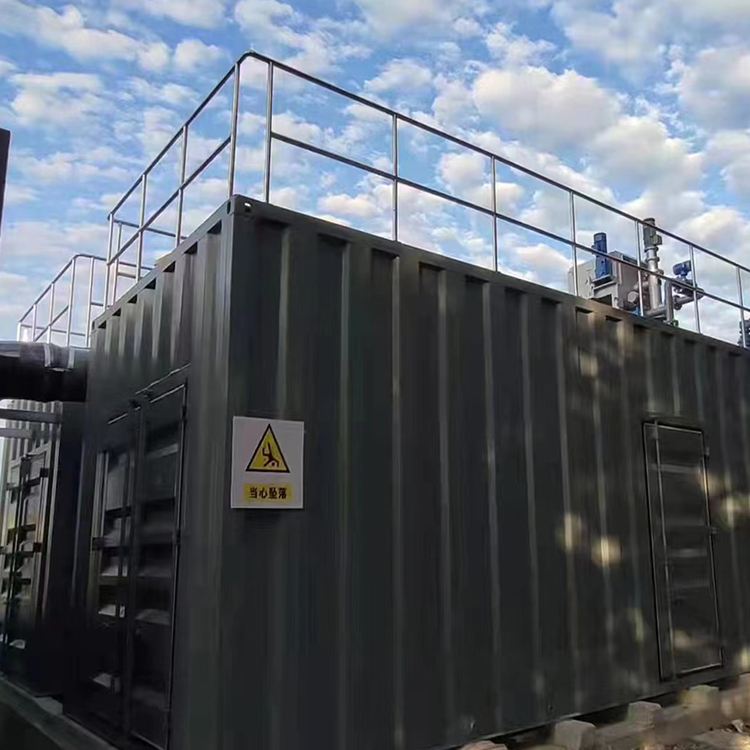

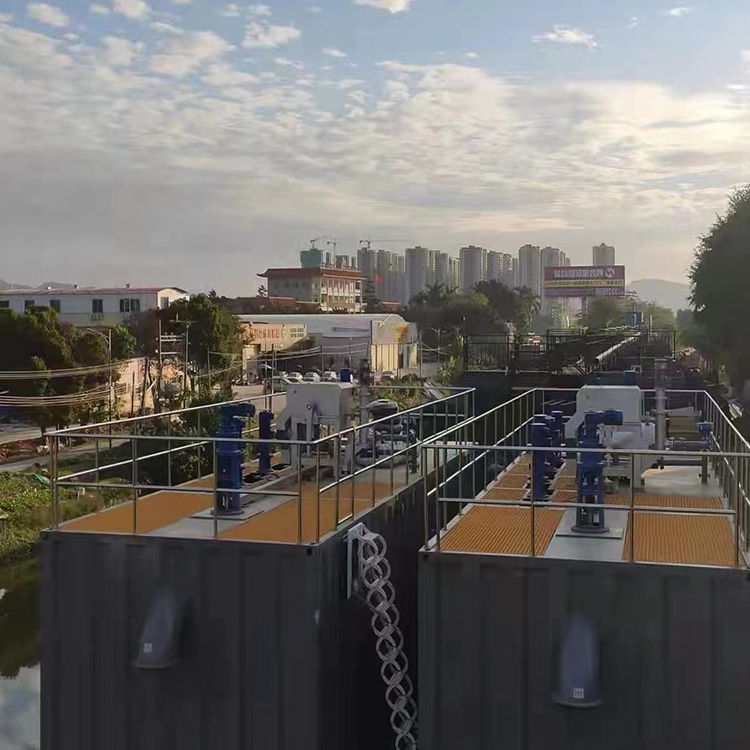

一体化磁混凝系统将混合反应、絮凝反应、沉淀分离、磁粉回收及污泥回流等单元高度集成于一体，结构紧凑、占地面积小、施工周期短，是当前水环境治理领域高效、经济、绿色、环保的理想处理装备。
一体化磁混凝系统采用连续运行方式，其工作原理分为五个步骤：
步，混合反应：原水进入混合反应区，投加混凝剂（PAC等）进行快速混合搅拌，使水中悬浮物、胶体及含磷物质脱稳凝聚，形成细小矾花。
步，磁种加载：在絮凝反应区投加磁种（磁粉）和助凝剂（PAM），磁种作为核心载体与细小矾花结合，形成以磁种为核的大密度磁性絮体。
第三步，絮凝沉降：磁性絮体进入沉淀区，在重力作用下快速沉降（速度可达普通活性污泥的数倍），实现固液分离，上清液达标排放或回用。
第四步，污泥排送：沉降下来的高浓度磁性污泥经刮泥机/排泥系统排出，一部分回流絮凝反应区循环利用（减少磁粉投加量），一部分进入磁粉回收系统。
第五步，磁粉回收：剩余磁性污泥经高速剪切解絮机将絮体打散，通过磁鼓分离器将磁粉与污泥分离，回收的磁粉回用于系统，脱磁污泥进入后续处理单元。
1. 出水水质优异，处理效率高
出水SS低5mg/L以下，TP可稳定达到地表水Ⅲ～Ⅳ类标准，对COD、重金属等污染物也有良好的协同去除效果。
2. 沉降速度快，占地面积小
磁絮体沉降速度为普通絮体的5～8倍，表面负荷可达15～40m³/(m²·h)，占地面积仅为传统沉淀工艺的1/6～1/3，特别适用于用地紧张的提标改造项目。
3. 磁粉回收充分，运行成本可控
磁粉回收率不低于99%，回收后循环使用，补充量仅为3～5mg/L，运行成本低于同类深度处理工艺。
4. 抗冲击能力强，运行稳定
系统对水量和水质变化适应性强，悬浮物浓度波动时仍能保持稳定的出水效果，污泥浓度可达20～30g/L，含水率低。
5. 一体化集成，启动快捷
设备模块化设计，集反应、沉淀、回收于一体，现场安装简便，调试周期短（一般1～2周），可快速投入使用，也适用于应急处理。
| 项目 | 参数 |
|---|---|
| 处理水量 | 500～100000 m³/d（可定制） |
| 表面负荷 | 15～40 m³/(m²·h) |
| 出水SS | ≤5 mg/L |
| 出水TP | ≤0.1～0.3 mg/L |
| 磁粉回收率 | ≥99% |
| 磁粉补充量 | 3～5 mg/L |
| 混合反应时间 | 2～5 min |
| 絮凝反应时间 | 3～8 min |
| 沉淀区停留时间 | 10～30 min |
| 回流污泥浓度 | 20～30 g/L |
| 主体材质 | 304不锈钢/碳钢防腐 |
| 控制方式 | PLC自动控制/远程监控 |
一体化磁混凝系统的选型需综合考虑以下因素：
1. 处理规模确定
根据日处理水量（m³/d）选择设备型号，常规范围500～100000m³/d，超出常规范围可采用多台并联或非标定制。
2. 进水水质评估
需明确进水SS、TP、COD等污染物浓度及波动范围，高浓度进水需适当延长反应时间或增加药剂投加量。
3. 出水标准要求
根据排放或回用标准确定出水目标：
SS≤10mg/L、TP≤0.5mg/L：常规市政污水提标
SS≤5mg/L、TP≤0.1mg/L：地表水环境质量标准要求
4. 场地条件考量
根据可用用地面积确定设备布局，一体化设备适用于用地紧张的改扩建项目，分体式布局适用于新建大型水厂。
5. 材质选择
市政污水/一般工业废水：碳钢防腐
含腐蚀性工业废水：304不锈钢
强酸强碱/海水工况：316不锈钢
1. 搅拌设备维护
定期检查混合反应区和絮凝反应区的搅拌电机及减速机，加注润滑油，检查搅拌桨叶有无松动或磨损，确保搅拌强度满足工艺要求。
2. 磁鼓回收系统维护
定期清理磁鼓表面，检查刮板磨损情况，磁粉有效剥离和回收。关注磁鼓转速和磁场强度变化，发现异常及时调整或更换。
3. 加药系统维护
定期检查加药泵、管路及阀门，清洗过滤器，防止药剂结晶堵塞管道。PAC和PAM的投加量应根据进水水质及时调整。
4. 排泥系统维护
定期检查排泥阀和污泥泵的运行状态，避免排泥不畅导致沉淀区积泥、出水水质恶化。及时排泥防止污泥厌氧上浮。
5. 自动化系统巡检
定期检查PLC控制柜、液位计、流量计等仪表设备，确保自动运行和远程监控功能正常，防止因仪表故障导致运行异常。
1. 运行控制注意事项
混凝剂和磁粉的投加顺序不可颠倒，应先加混凝剂形成细小矾花，再加磁粉和助凝剂
混合反应搅拌速度不宜过快，避免打碎已形成的絮体
絮凝反应搅拌速度应控制在合理区间，磁种与矾花充分结合又不致絮体破碎
2. 磁粉管理注意事项
磁粉应储存于干燥环境，防止受潮结块影响投加
定期检测回收磁粉的磁性能，损耗过大的磁粉应及时补充
磁粉回收系统应避免混入大颗粒杂物，以免损坏磁鼓
3. 排泥及污泥处置注意事项
磁混凝污泥含水率低，但含磁粉，进入污泥脱水系统前应确认脱磁效果
脱磁污泥的处置应遵循当地环保要求，不得随意排放
为确保设备与现场工况匹配，请在订货时提供以下信息：
处理规模：设计日处理水量（m³/d）及变化系数
进水水质：SS、TP、COD、pH等主要指标及波动范围
出水要求：执行标准及目标水质指标
现场条件：可用占地面积、安装方式（室内/室外）、气候条件
药剂供应：是否需要配套提供加药系统（PAC、PAM储罐及投加装置）
材质要求：主体材质（碳钢防腐/304不锈钢/316不锈钢）
控制方式：地控制/PLC自动控制/远程监控及通讯协议
项目类型：新建项目/提标改造/应急处理
其他需求：运输限制、吊装条件、工期要求等
是否需要配合土建施工：一体化设备基础及预埋件要求
