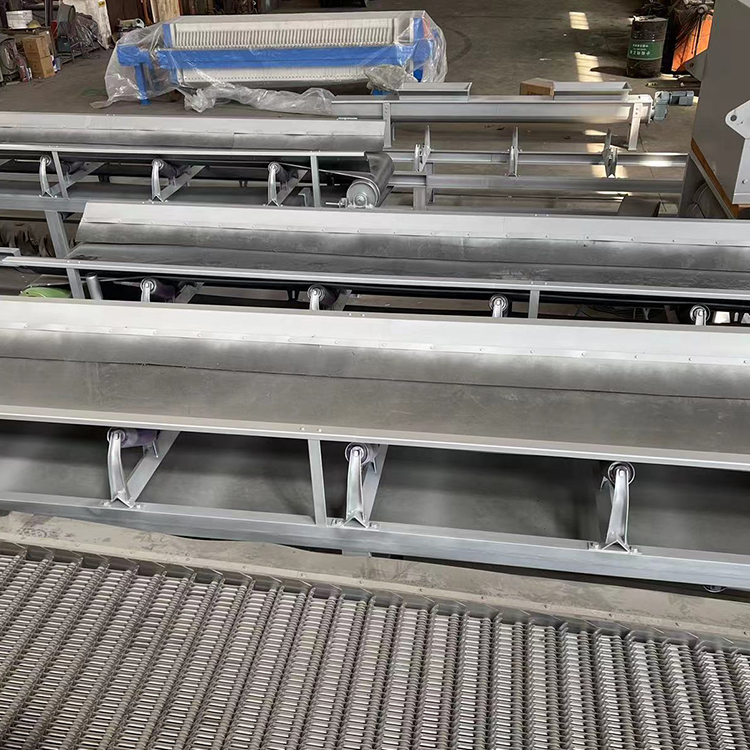

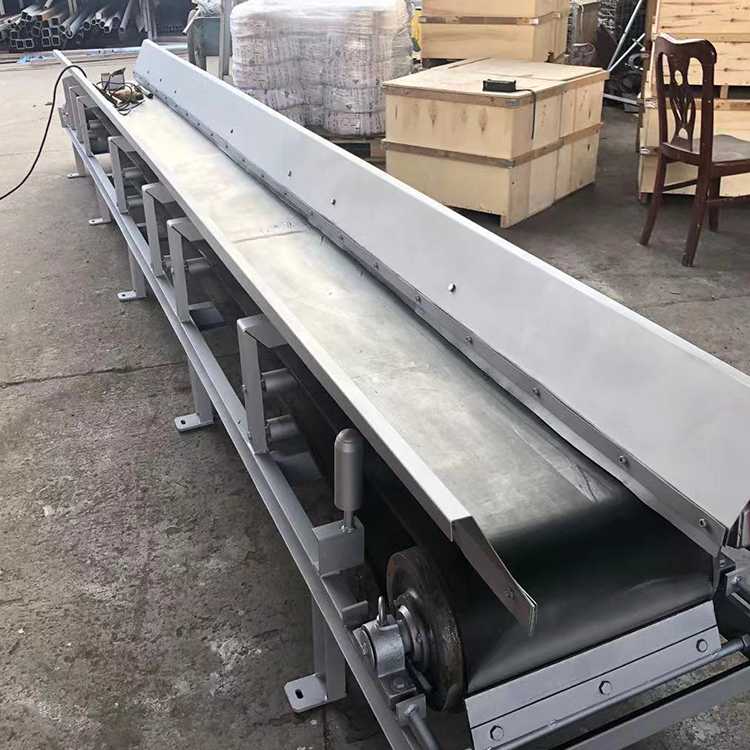

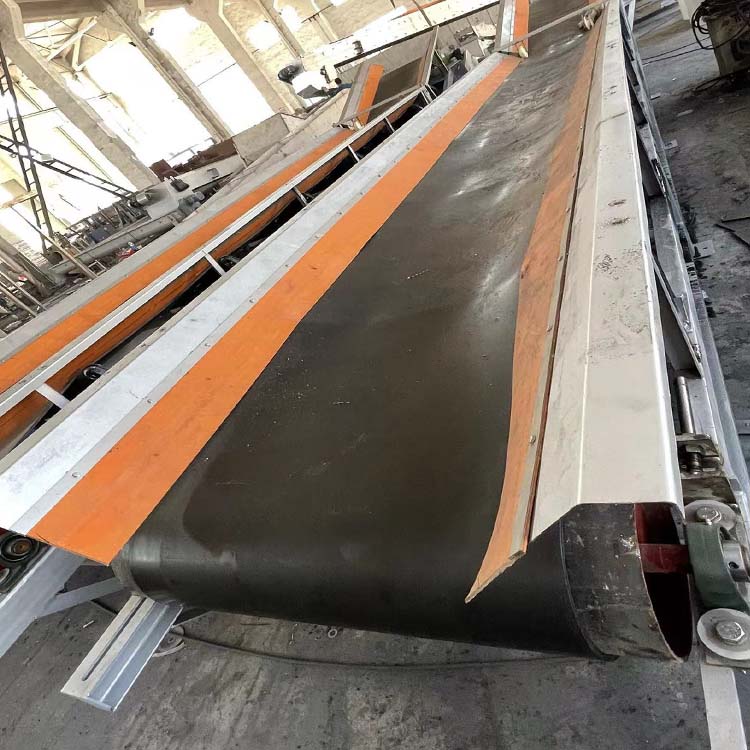

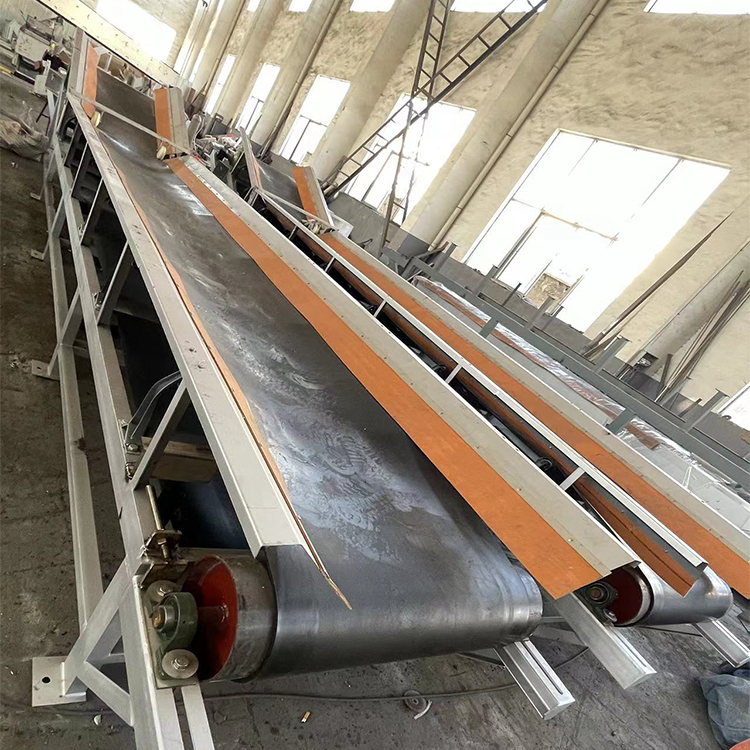

皮带输送机

皮带输送机是一种利用连续运动的环形输送带承载和运送物料的通用输送设备，广泛应用于污水处理厂、工业废水处理站、矿山、冶金、化工、建材、粮食加工及港口码头等行业的散状物料输送环节。在污水环保领域，皮带输送机主要用于输送格栅拦截的栅渣、沉砂池的沉砂、脱水后的泥饼以及各类固体废弃物。

设备由输送带、驱动滚筒、改向滚筒、托辊、张紧装置、清扫器、卸料装置及机架等组成。皮带作为承载和牵引部件，绕经驱动滚筒和改向滚筒形成闭合回路，通过驱动滚筒与皮带之间的摩擦力带动皮带连续运行，将物料从进料端输送卸料端。设备结构简单、运行平稳、输送量大、适应性强，是固体物料输送的理想装备。

皮带输送机依靠驱动滚筒与皮带之间的摩擦力完成物料输送，其工作原理分为三个阶段：

步，物料装载：物料（栅渣、沉砂、泥饼等）通过上游设备（格栅出渣口、沉砂池排砂口、脱水机出料口等）落入皮带上方承载段，皮带在下方托辊的支撑下保持平整，承载物料平稳前行。进料点可设于皮带任意位置，适应不同工艺布置。

步，输送运行：驱动电机经减速机带动驱动滚筒旋转，依靠驱动滚筒与皮带之间的摩擦力驱动皮带连续运行。皮带承载物料从进料端向卸料端运行，托辊对皮带起支撑导向作用，皮带运行平稳、不跑偏。输送速度可根据物料特性及工艺要求通过变频器进行无级调节。

第三步，卸料清扫：物料运行卸料端（一般为头端滚筒处），随皮带方向抛出落入下游设备或集料装置。卸料后皮带上可能附着残余物料，通过设置在卸料端的清扫器（刮板清扫器或滚刷清扫器）将皮带表面物料刮除干净，回程段皮带清洁，避免物料散落于地面。

1. 输送能力大，适应性强
单台设备输送能力覆盖1～50t/h，可根据物料特性及工艺要求灵活定制，适应栅渣、沉砂、泥饼等不同形态物料的输送需求。

2. 结构简单，运行可靠
设备结构简洁，运动部件少，采用减速机及轴承，运行平稳可靠，故障率低，维护工作量小。

3. 布置灵活，安装便捷
可实现水平、倾斜（≤30°）或水平与倾斜组合布置，适应不同现场空间条件。设备分段模块化设计，安装拆卸方便，便于运输及现场拼装。

4. 封闭式设计，环境卫生
采用全封闭或半封闭结构设计（可配防尘罩），有效防止物料在输送过程中散落及粉尘外逸，改善操作环境。

5. 自动化程度高，操作简便
可配置变频调速装置，根据物料量自动调节输送速度，实现节能运行。配备PLC控制系统，可与上下游设备联动，实现全自动运行。

项目	参数
输送能力	1～50 t/h（视物料特性及带宽而定）
皮带宽度	500、650、800、1000、1200 mm
输送距离	按现场布局定制（常规5～100m）
输送角度	0°～30°（水平/倾斜）
皮带速度	0.8～2.5 m/s（可调）
皮带材质	橡胶/耐油橡胶/耐酸碱橡胶/耐热橡胶
驱动功率	1.5～30 kW（视带宽及输送距离而定）
托辊材质	碳钢/不锈钢
机架材质	Q235B碳钢防腐/304不锈钢
清扫方式	头部刮板清扫器/滚刷清扫器
张紧方式	螺旋张紧/重锤张紧
控制方式	地手动/PLC自动/变频调速
防护等级	IP55/IP65（电动部件）
适用物料	栅渣、沉砂、泥饼、污泥、废渣、颗粒状物料

皮带输送机的选型需综合考虑以下因素：

1. 输送能力确定
根据上游设备的出料量确定设计输送能力，建议按峰值出料量计算并预留10%～20%余量，确保设备不会因瞬时过载导致堵塞或停机。

2. 皮带宽度选择
根据输送物料特性和设计输送量选择皮带宽度：

• 小颗粒/粉状物料可按输送量确定带宽

• 带棱角的大块物料应考虑物料块度，宽度少为块度的3倍

• 常规规格500～1200mm，处理量越大宜选用较大带宽

3. 输送距离与角度确定
根据现场空间布局确定输送距离及角度：

• 水平输送：适用于同一平面物料转运

• 倾斜输送：倾斜角度一般不超过30°，超过此角度物料易下滑，需采用花纹皮带或挡边皮带

• 水平+倾斜组合：适用于复杂空间布局

4. 皮带材质选择
根据物料化学特性及温度条件选择皮带材质：

• 普通橡胶带：适用于栅渣、沉砂等一般物料

• 耐油橡胶带：适用于含油污泥或含油废水处理系统

• 耐酸碱橡胶带：适用于工业废水处理系统（酸碱性物料）

• 耐热带：适用于高温物料（≤120℃）

5. 清扫方式选择

• 头部刮板清扫器：标准配置，适用于大多数物料

• 滚刷清扫器：适用于细小颗粒或粘性较强的物料

• 组合清扫：头部刮板+回程滚刷，清扫效果更好

6. 材质选择

• 一般工况（室内/一般环境）：机架Q235B碳钢+防腐涂层

• 潮湿环境/室外/腐蚀性环境：机架304不锈钢

• 强腐蚀性工况：机架316L不锈钢

1. 皮带维护
定期检查皮带表面有无划伤、撕裂或异常磨损，及时修补或更换受损部位。检查皮带接头（机械扣或硫化接头）有无松动、开裂，确保连接可靠。及时调整皮带张紧度，防止皮带打滑或过度张紧。

2. 驱动装置维护
定期检查减速机润滑油位及油质，按使用说明书要求定期更换润滑油。检查电机接线及接地，测量运行电流是否在额定范围内。检查联轴器同轴度及弹性元件磨损情况。

3. 托辊与滚筒维护
定期检查托辊转动是否灵活，有无异响或不转现象，及时更换损坏托辊。检查驱动滚筒和改向滚筒表面包胶磨损情况，磨损严重时应及时更换包胶，驱动力。

4. 清扫器维护
定期检查头部清扫器和回程清扫器的刮板磨损情况，及时调整刮板与皮带间隙或更换刮板，清扫效果。

5. 防偏与防尘
定期检查皮带运行是否跑偏，及时调整纠偏装置。检查防尘罩密封情况，发现破损及时修补，防止粉尘外逸。

1. 安装注意事项

• 设备安装时应机架水平或按设计角度倾斜，各段机架连接牢固、对正

• 头尾滚筒轴线应与机架中心线垂直，皮带运行不跑偏

• 托辊安装应平直，间距符合设计要求，皮带承载段平整

• 防尘罩安装应严密，连接处无缝隙，防止粉尘外泄

2. 运行注意事项

• 严禁在皮带机运行状态下清理托辊、滚筒及皮带上的杂物

• 设备应在空载状态下启动，待运行平稳后再逐步加料；停机前应将皮带上物料全部卸空后再停机

• 运行中如发现皮带跑偏、打滑、异常振动或噪声，应立即停机检查

• 多台输送机串联使用时，应从卸料端向进料端依次启动，停机顺序相反

3. 安全注意事项

• 皮带机运行区域内应设置安全防护网或防护栏杆，防止人员靠近运转部位

• 皮带机头尾及中间过桥处应设置急停拉绳开关，便于紧急停机

• 设备检修时必须切断电源并悬挂"禁止合闸"警示牌

• 皮带接头应牢固可靠，定期检查接头处有无开裂，防止运行中断裂伤人

为确保设备与现场工况匹配，请在订货时提供以下信息：

1. 输送物料：物料名称（栅渣/沉砂/泥饼/其他）、形态（颗粒/块状/粉状/粘性）、堆积密度

2. 输送能力：设计输送量（t/h）及峰值输送量

3. 物料特性：含水率（%）、温度（℃）、化学腐蚀性（酸碱/油/其他）、是否有棱角

4. 输送距离：进料点卸料点的水平距离及提升高度

5. 输送角度：水平/倾斜（角度）/水平+倾斜组合

6. 皮带宽度要求：按输送量选择或由供方

7. 皮带材质要求：橡胶/耐油橡胶/耐酸碱橡胶/耐热橡胶

8. 机架材质要求：Q235B碳钢防腐/304不锈钢/316L不锈钢

9. 输送速度要求：需要变频调速还是定速

10. 密封要求：是否需要防尘罩及密封等级

11. 清扫装置：是否需要特殊清扫配置

12. 控制方式：地手动/PLC自动/变频调速

13. 安装环境：室内/室外、温度范围、湿度/腐蚀性气体环境

14. 上下游接口：上游设备出料口标高及位置、下游设备进料口标高及位置

15. 其他配件需求：缓冲料斗、进料斗、卸料斗、急停拉绳开关、检修平台等

16. 现场图纸：设备安装位置平面布置图及剖面图
